Układ do badań dynamicznych materiałów magnetostrykcyjnych na wzbudniku elektrodynamicznym
Alternative title
System for dynamic testing of magnetostrictive materials on electrodynamic exciter
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2022
Abstract PL

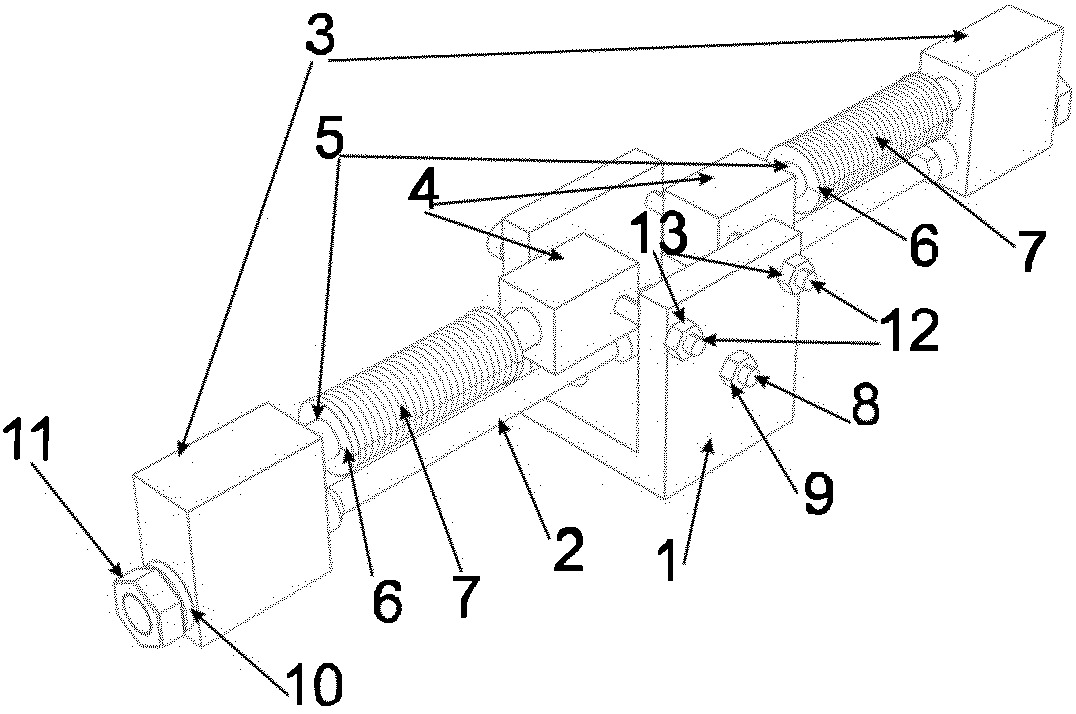

Przedmiotem zgłoszenia jest uchwyt do mocowania prętów z silnie magnetostrykcyjnego stopu metali wewnątrz cewek zamontowanych na uchwycie posiadający korpus i uchwyt. Charakteryzuje się on tym, że składa się z korpusu (1) posiadającego dwie ścianki równoległe, którego podstawa mocowana jest do uchwytu wzbudnika, na którym pomiędzy jego przeciwległymi ściankami zamocowana jest za pomocą pierwszego przegubu walcowego środkowa część pręta podtrzymującego (2), którego każdy koniec znajduje się w pierwszym otworze przelotowym w osobnej bezwładnościowej masie zewnętrznej (3) i zabezpieczony jest połączeniem rozłącznym. W każdej bezwładnościowej masie zewnętrznej (3) znajduje się drugi otwór nieprzelotowy, umiejscowiony od strony korpusu (1), ułożony równolegle do pierwszego otworu. W drugim otworze (3.2), znajduje się pierwszy koniec osobnego pęta z silnie magnetostrykcyjnego stopu metali (5), którego drugi koniec znajduje się w otworze osobnej masy bezwładnościowej (4) zamocowanej przegubowo za pomocą drugiego przegubu walcowego pomiędzy przeciwległymi ściankami korpusu (1) tudzież na pręcie z silnie magnetostrykcyjnego stopu metali (5) osadzone są karkas (6) i cewka (7), zaś otwory w przeciwległych ściankach korpusu (1) będące podparciami przegubów walcowych tworzą trójkąt równoboczny.
Date of filing with the Polish Patent Office or with the competent office abroad
2022-06-01
Date of publication in ‘WUP’ or equivalent foreign bulletin
2023-11-20
Exclusive right number
Pat.244048
Statistics
1Views Borowiec, M., & Rysak, A. (2022). Układ do badań dynamicznych materiałów magnetostrykcyjnych na wzbudniku elektrodynamicznym. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17562
