Uchwyt do badania drgań belek i płyt za pomocą wibrometru laserowego

Abstract

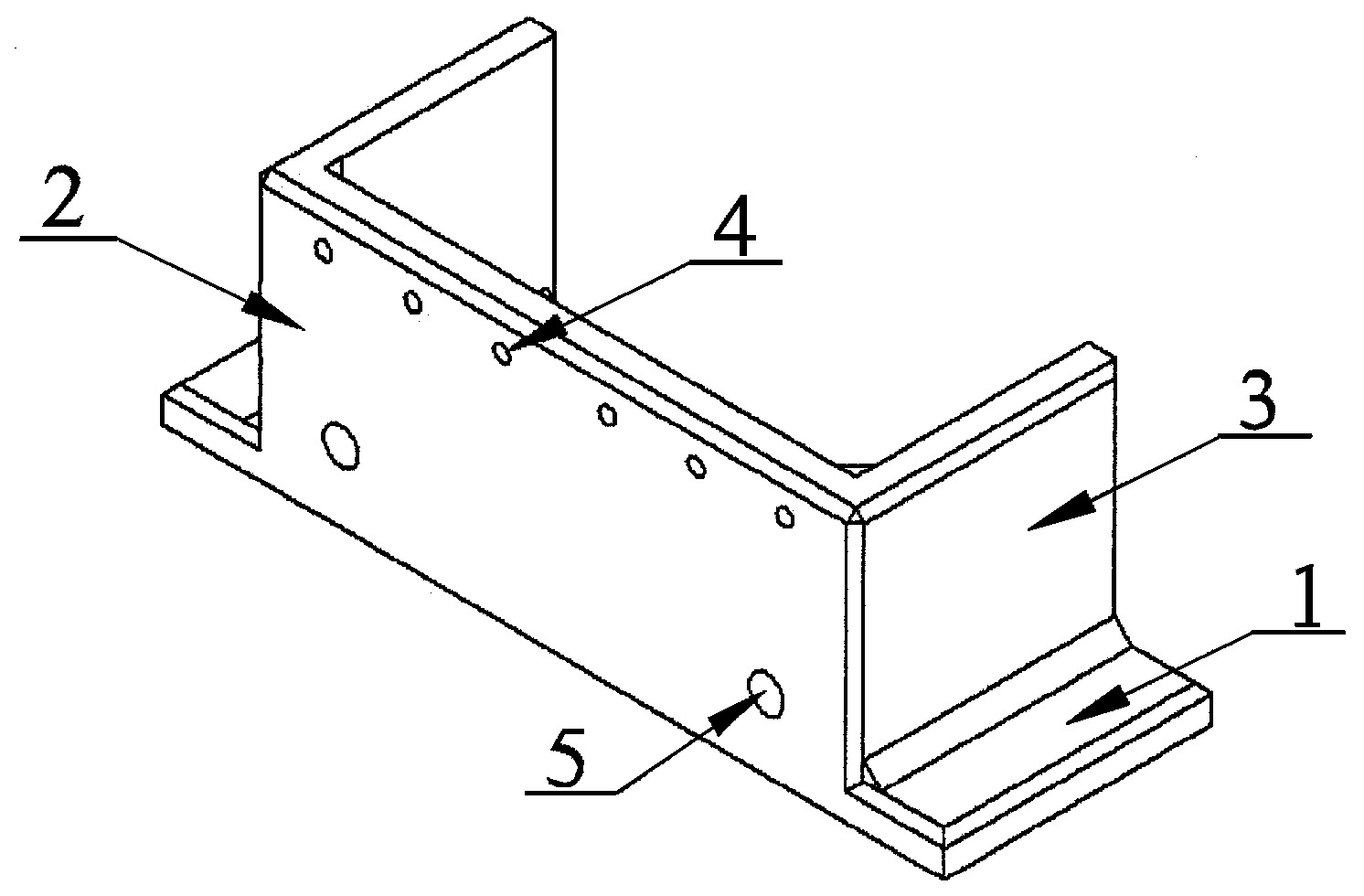

Uchwyt do badania drgań belek i płyt za pomocą wibrometru laserowego charakteryzuje się tym, że składa się z podstawy (1) uchwytu w kształcie płyty, do której przymocowana jest ściana (2) przednia, podparta żebrami (3) bocznymi, przy czym w części górnej ściany (2) przedniej znajdują się otwory (4) gwintowane symetrycznie rozmieszczone względem płaszczyzny symetrii ściany (2) przedniej parami, oraz że w części dolnej ściany (2) przedniej znajdują się otwory (5) przelotowe montażowe.
