Układ do wykrywania i sygnalizowania niewłaściwej kolejności faz w elektrycznych obwodach trójfazowych

Abstract

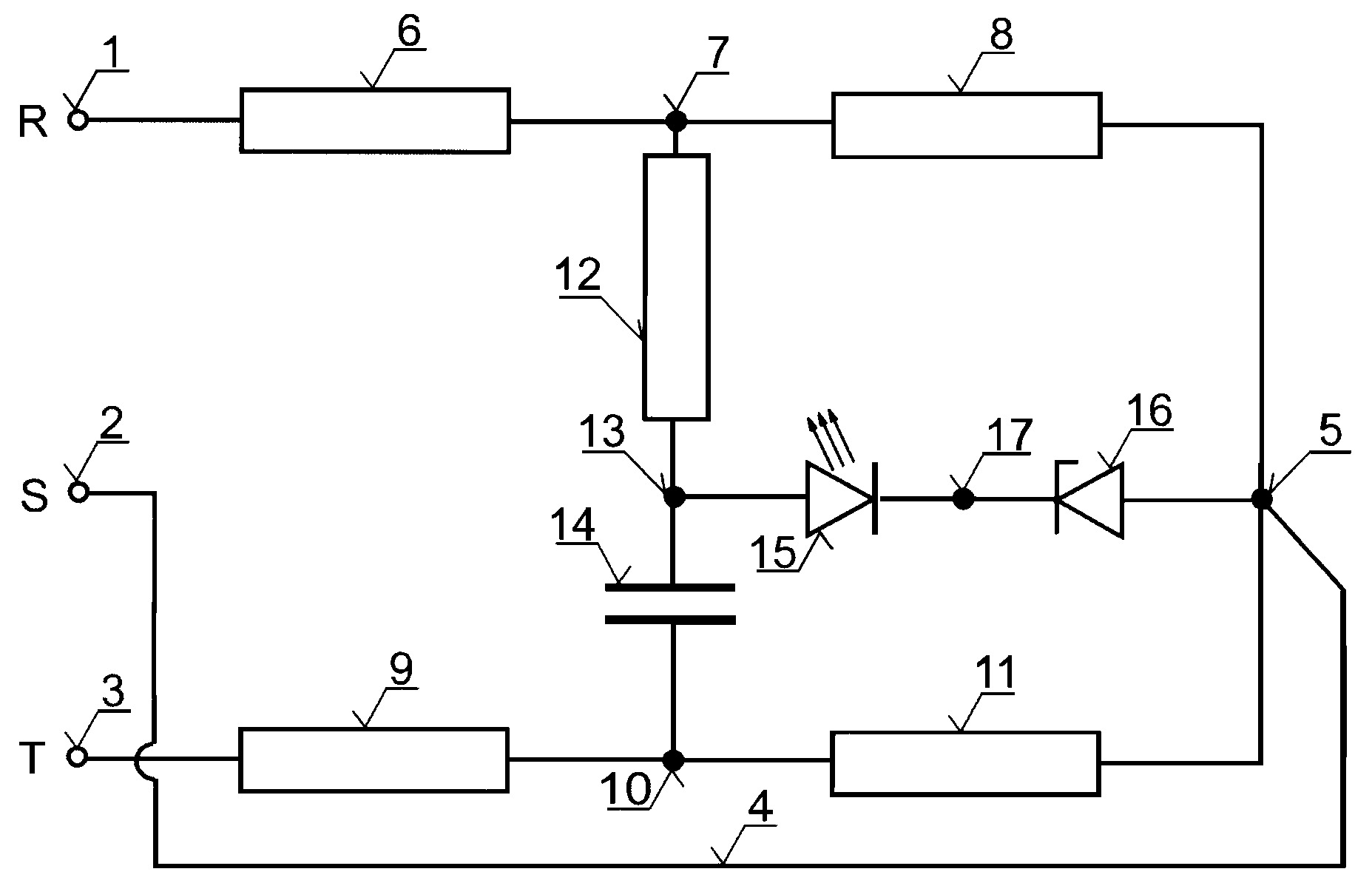

Układ do wykrywania i sygnalizacji niewłaściwej kolejności faz w elektrycznych obwodach trójfazowych, składający się z rezystorów i kondensatora oraz diody Zenera i diody elektroluminescencyjnej, charakteryzuje się tym, że zacisk (1) rezystorowego dzielnika napięcia utworzonego przez rezystor (6) połączony w punkcie (7) z rezystorem (8) jest przyłączony do fazy (R), natomiast zacisk (3) rezystorowego dzielnika napięcia utworzonego przez rezystor (9) połączony w punkcie (10) z rezystorem (11) jest przyłączony do fazy (T), zaś zacisk (2) przewodu (4) jest przyłączony do fazy (S), przy czym drugi koniec przewodu (4) jest połączony w punkcie (5) z drugim zaciskiem rezystora (8) i z drugim zaciskiem rezystora (11), zaś pomiędzy punkt (7) i punkt (10) włączony jest przesuwnik fazowy utworzony przez szeregowe połączenie rezystora (12) w punkcie (13) z kondensatorem (14), przy czym drugi zacisk rezystora (12) połączony jest w punkcie (7) z rezystorami (6 i 8) oraz drugi zacisk kondensatora (14) połączony jest w punkcie (10) z rezystorami (9 i 11), natomiast pomiędzy punkt (13) w gałęzi przesuwnika fazy i punkt (5) przyłączony jest układ złożony z diody elektroluminescencyjnej (15) połączonej w punkcie (17) szeregowo z diodą Zenera (16).
