Sposób walcowania poprzecznego odkuwek z osiowym przemieszczaniem wsadu

Abstract

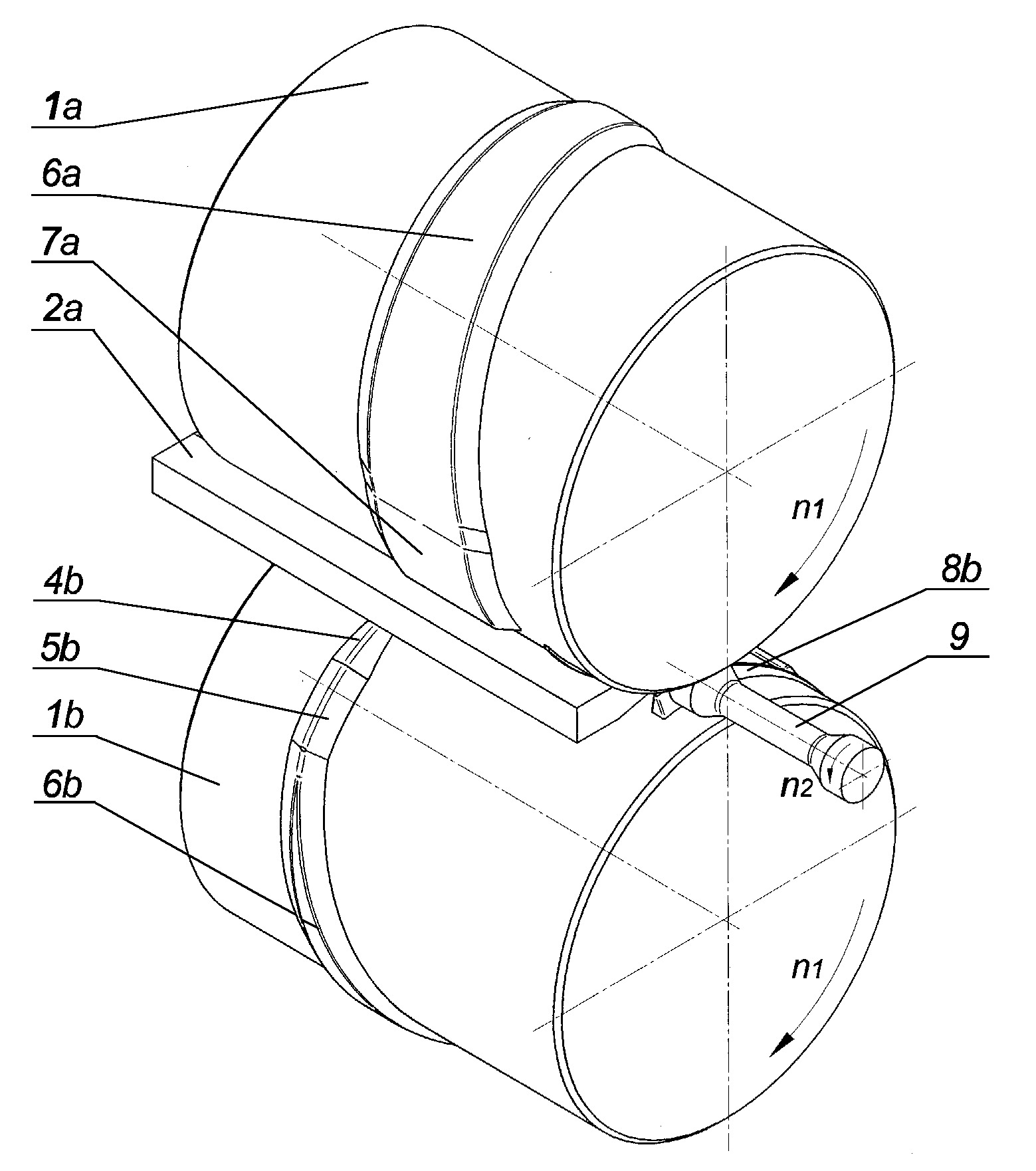

Sposób walcowania poprzecznego odkuwek z osiowym przemieszczaniem wsadu, zwłaszcza walcowania osiowosymetrycznych odkuwek wałków stopniowanych charakteryzuje się tym, że półfabrykat w postaci pręta umieszcza się między dwoma prowadnicami (2a) i oraz między dwoma jednakowymi walcami (1a) i (1b) roboczymi o osiach równoległych do siebie, na powierzchniach których wykonane są śrubowe występy w kształcie klinów, następnie uruchamia się ruch obrotowy walców (1a) i (1b) roboczych w tym samym kierunku i z taką samą prędkością (n1), w efekcie wcina się wejściowe powierzchnie (4b) klinowe umieszczone na walcach roboczych (1a) i (1b) w półfabrykat i wprawia się go w ruch obrotowy z prędkością (n2) w kierunku przeciwnym do kierunku obrotu walców (1a) i (1b) roboczych, a następnie kształtuje się na obwodzie półfabrykatu pierścieniowy rowek za pomocą klinowych powierzchni (5b) prowadzących, po czym w wyniku oddziaływania śrubowych powierzchni klinowych (6a) i (6b) rozszerza się pierścieniowy rowek na półfabrykacie oraz redukuje się średnice półfabrykatu i jednocześnie przemieszcza się półfabrykat ze stałą prędkością wzdłuż jego osi w kierunku noży (8b) odcinających, następnie w wyniku oddziaływania klinowych powierzchni (7a) kalibrujących usuwa się nierówności ukształtowanej odkuwki (9), którą w ostatniej fazie procesu odcina się od półfabrykatu za pomocą noży (8b) odcinających umieszczonych na powierzchni walców.
