Urządzenie o kwazizerowej sztywności pozyskiwania energii elektrycznej z drgających urządzeń mechanicznych

Abstract

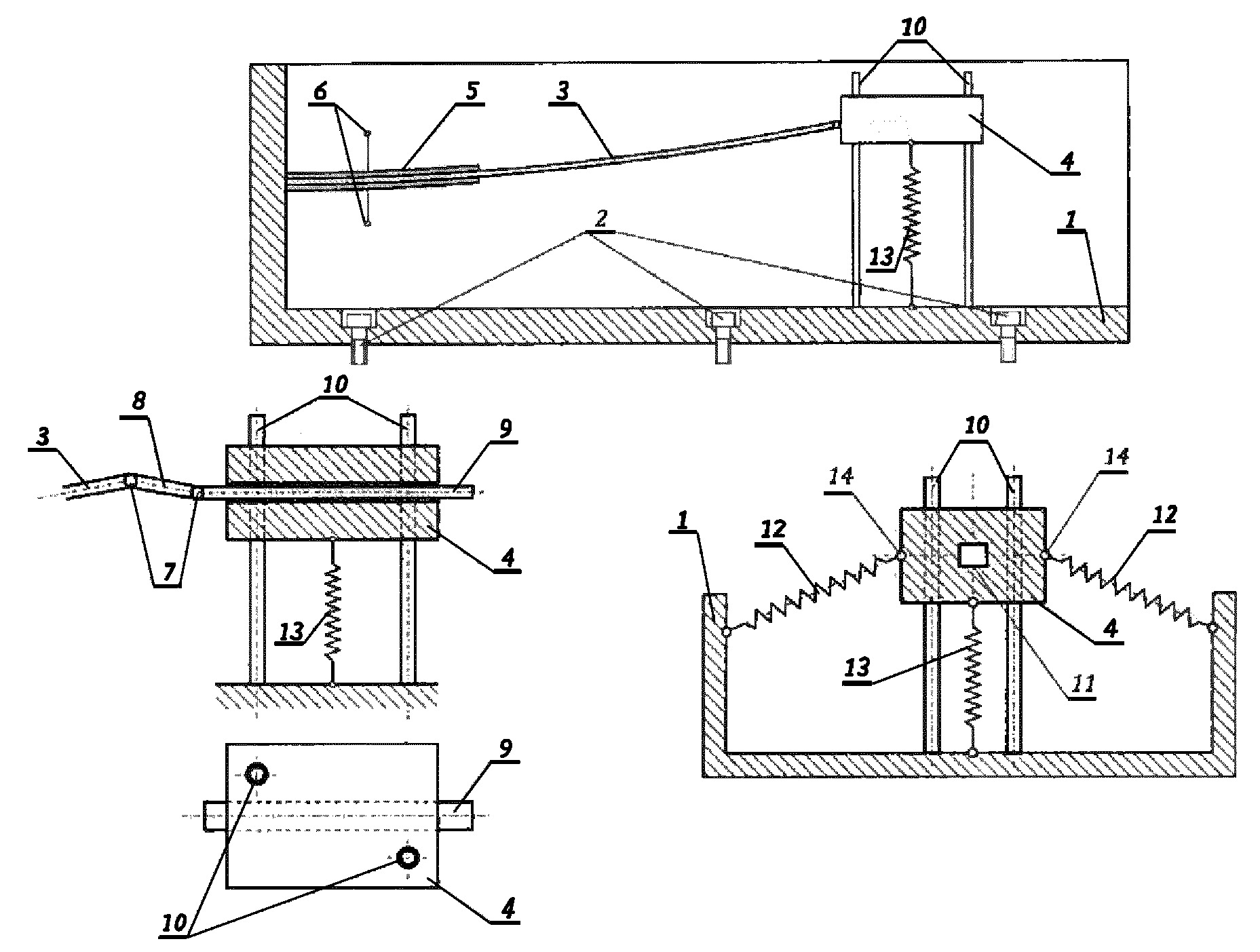

Urządzenie o kwazizerowej sztywności pozyskiwania energii elektrycznej z drgających urządzeń mechanicznych charakteryzuje się tym, że składa się ze sztywnej nieodkształcalnej ramy (1) z przytwierdzoną na stałe elastyczną belką wspornikową z umieszczonym na jej powierzchni przetwornikiem piezoelektrycznym (5) z elektrodami (6), które generują ładunek elektryczny wywołany odkształceniami sprężystymi belki (3), która połączona jest ślizgowo z masą obciążającą (4) za pomocą sprężyn kompensacyjnych (12) oraz sprężyny głównej (13) za pośrednictwem przegubów (7) oraz łączników (8, 9) i prowadnic (10).
