Połączenie hybrydowe klejowo – taśmowo – nitowe oraz sposób jego wykonania

Abstract

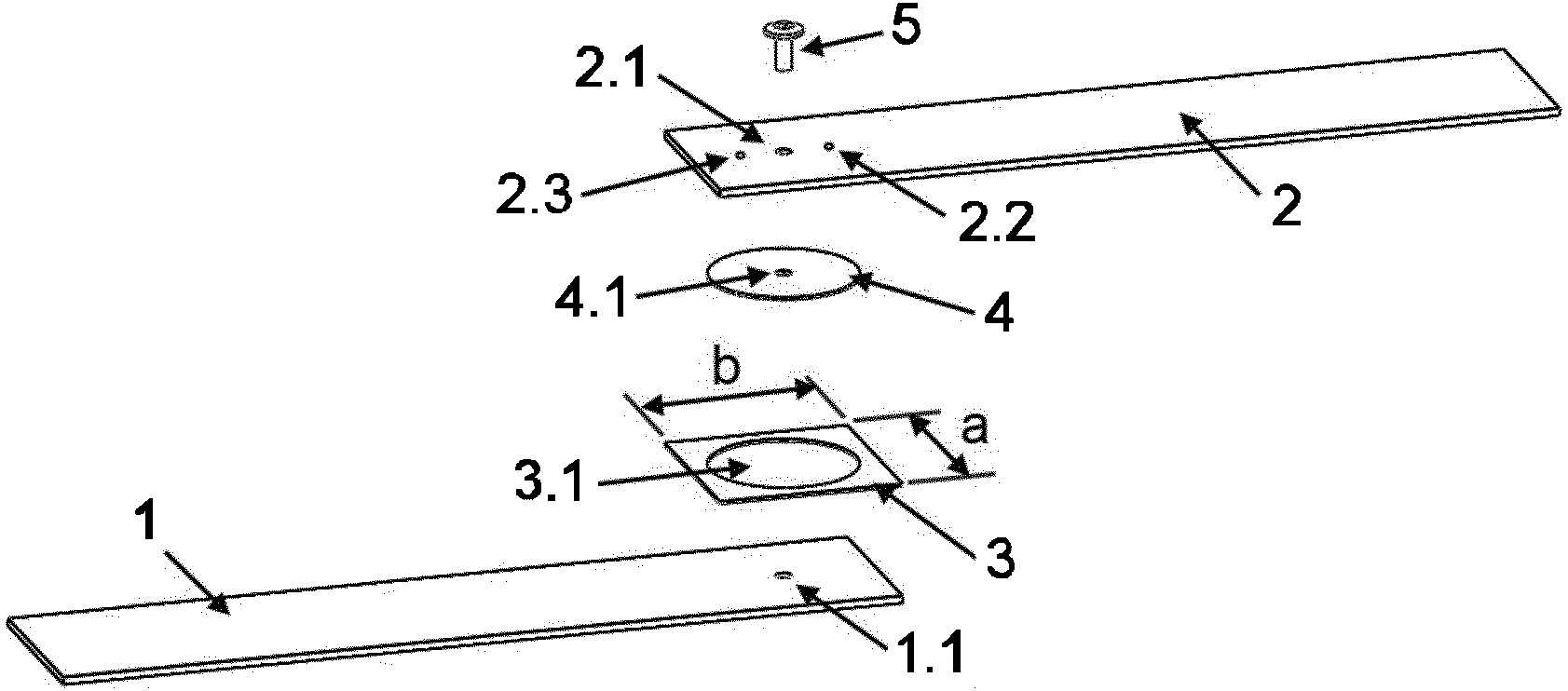

Przedmiotem zgłoszenia jest połączenie hybrydowe klejowo-taśmowo-nitowe z wykorzystaniem łączników mechanicznych i kleju epoksydowego składające się z pierwszego elementu (1) metalowego albo kompozytowego oraz drugiego elementu (2) metalowego albo kompozytowego z wykorzystaniem dwustronnej taśmy adhezyjnej (3) z wybraniem (3.1), w którym znajduje się klej epoksydowy (4) oraz sposób jego wykonania. Połączenie charakteryzuje się tym, że na roboczej powierzchni pierwszego elementu (1) naklejona jest pierwsza powierzchnia klejowa dwustronnej taśmy adhezyjnej (3) o grubości w zakresie od 0,09 mm do 1,6 mm, w której znajduje się wybranie (3.1) z wtryśniętym w nie klejem epoksydowym (4) tudzież w pierwszym elemencie (1) warstwie kleju epoksydowego (4) oraz drugim elemencie (2) znajduje się otwór (1.1, 4.1, 2.1), w którym zamocowany jest nit (5). Opcjonalnie w drugim elemencie (2) znajdują się przelotowy otwór wtryskowy (2.2) i przelotowy otwór odpowietrzający (2.3). Sposób polega na tym, że na powierzchnie roboczą pierwszego elementu (1) nakleja się pierwszą powierzchnię klejową dwustronnej taśmy adhezyjnej (3), w której znajduje się wybranie (3.1). W dalszym etapie na drugą powierzchnię klejową dwustronnej taśmy adhezyjnej (3) nakleja się powierzchnię roboczą drugiego elementu (2), po czym poprzez otwór wtryskowy (2.2) wtryskuje się klej epoksydowy z ciśnieniem pozwalającym na wypełnienie wybrania (3.1). Po związaniu kleju wywierca się przelotowy otwór (2.1, 4.1, 1.1), w którym mocuje się nit (5).
