Interaktywny model 3D budynku cerkwi

Abstract

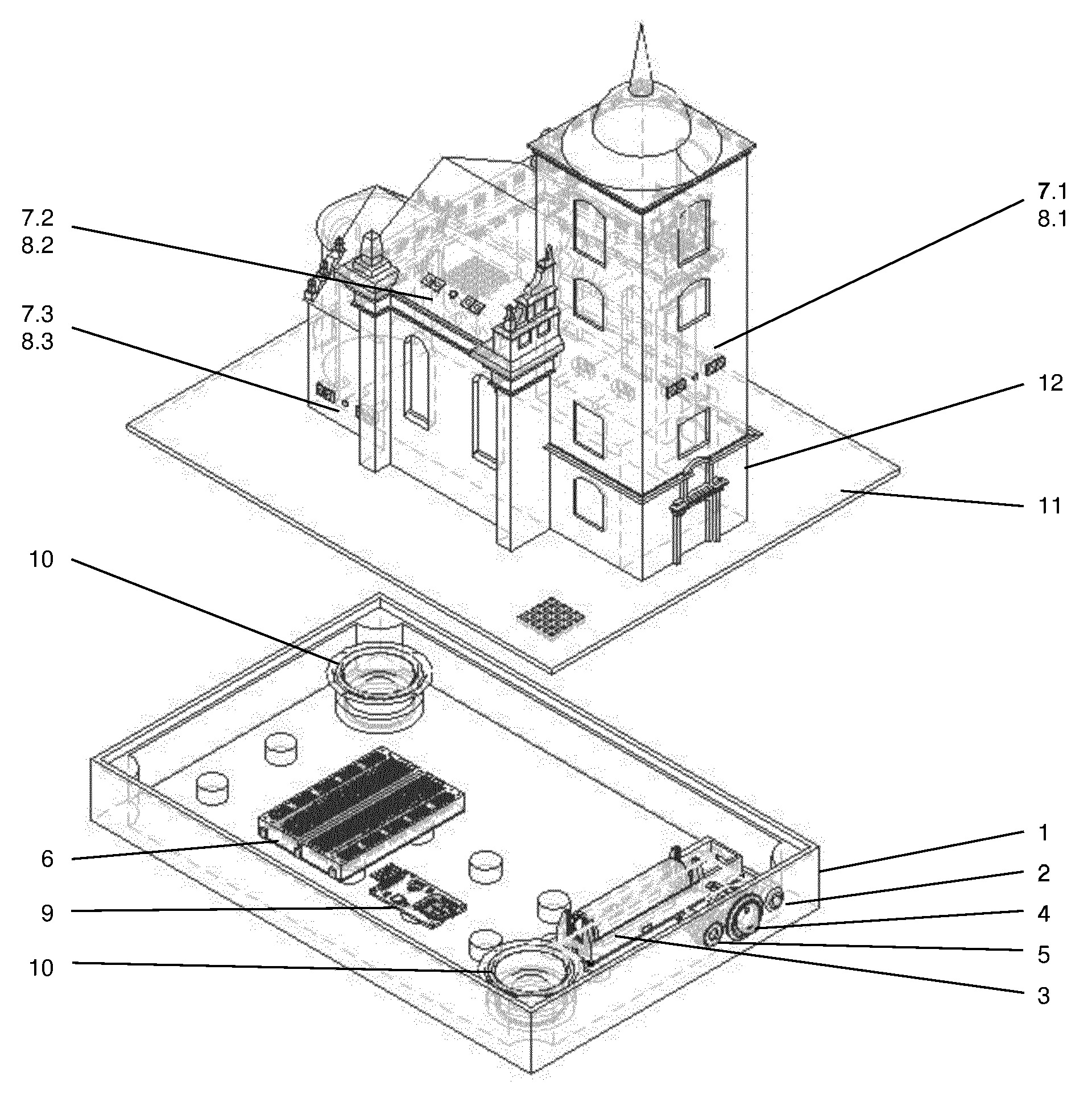

Przedmiotem wynalazku jest interaktywny model 3D budynku cerkwi posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego (3), który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2, 7.3) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2, 8.3). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio (9), który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku cerkwi (12). Każdy z modułów zbliżeniowych (7.1, 7.2, 7.3) w orientacji poziomej składa się z dwóch czujników zbliżeniowych ułożonych w orientacji poziomej i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2, 8.3). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. Odbiornik pierwszego czujnika znajduje się od strony odbiornika drugiego czujnika, a pomiędzy nimi znajduje się dioda sygnalizacyjna (8.1). Na ścianie wieży cerkwi od strony frontowej znajduje się pierwszy moduł zbliżeniowy (7.1), na lewej połaci dachu nawy głównej znajduje się drugi moduł zbliżeniowy (7.2). Na lewej ścianie prezbiterium znajduje się trzeci moduł zbliżeniowy (7.3). Na prawej połaci dachu nawy głównej znajduje się czwarty moduł zbliżeniowy, na prawej ścianie nawy głównej znajduje się piąty moduł zbliżeniowy.
