Klapa zwrotna

Alternative title
Non-return flap valve
Type
Patent
Subtype
Invention
Authors/Creators
;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2018
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.425715
Abstract PL

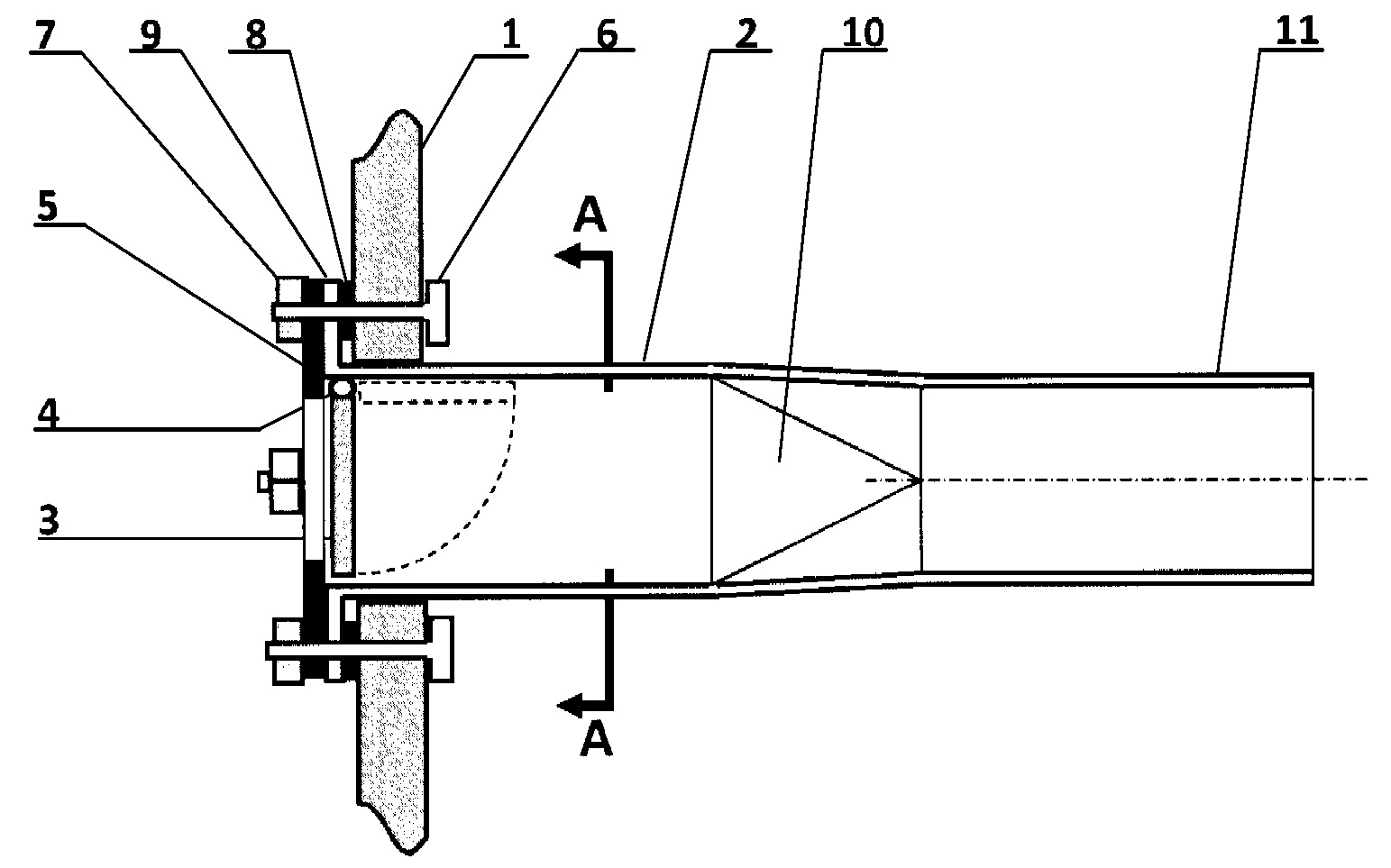

Przedmiotem zgłoszenia jest klapa zwrotna zamocowana na ściance studzienki wpustu deszczowego. Klapa ta charakteryzuje się tym, że składa się z rury o przekroju pierścieniowym (11) połączonej za pomocą łącznika (10) z korpusem klapy zwrotnej (2) o zarysach przekroju poprzecznego w kształcie prostokąta, z kołnierzem korpusu klapy zwrotnej (9) znajdującym się na jej końcu. Kołnierz korpusu klapy zwrotnej (9) zamocowany jest do ścianki studzienki wypustu deszczowego (1), za pomocą śrub mocujących (6), uszczelki dociskowej (8), uszczelki blokującej (5) i nakrętki mocującej (7). Na końcu, wewnątrz korpusu klapy zwrotnej (2) zamocowana jest do górnej części korpusu klapy zwrotnej (2) za pomocą zawiasu (4) klapa zamykająca (3) o zarysie prostokąta, przy czym pole przekroju otworu przepływowego uszczelki blokującej (5) jest mniejsza od pola przekroju korpusu klapy zwrotnej (2).
Date of filing with the Polish Patent Office or with the competent office abroad
2018-05-24
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-12-27
Exclusive right number
Pat.239685
Kowalski, D., Kowalska, B., Kwietniewski, M., & Hajdukiewicz, M. (2018). Klapa zwrotna. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17898
