Wytłaczarka mieszająca

Alternative title
Mixing extruder
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2016
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.416328
Abstract PL

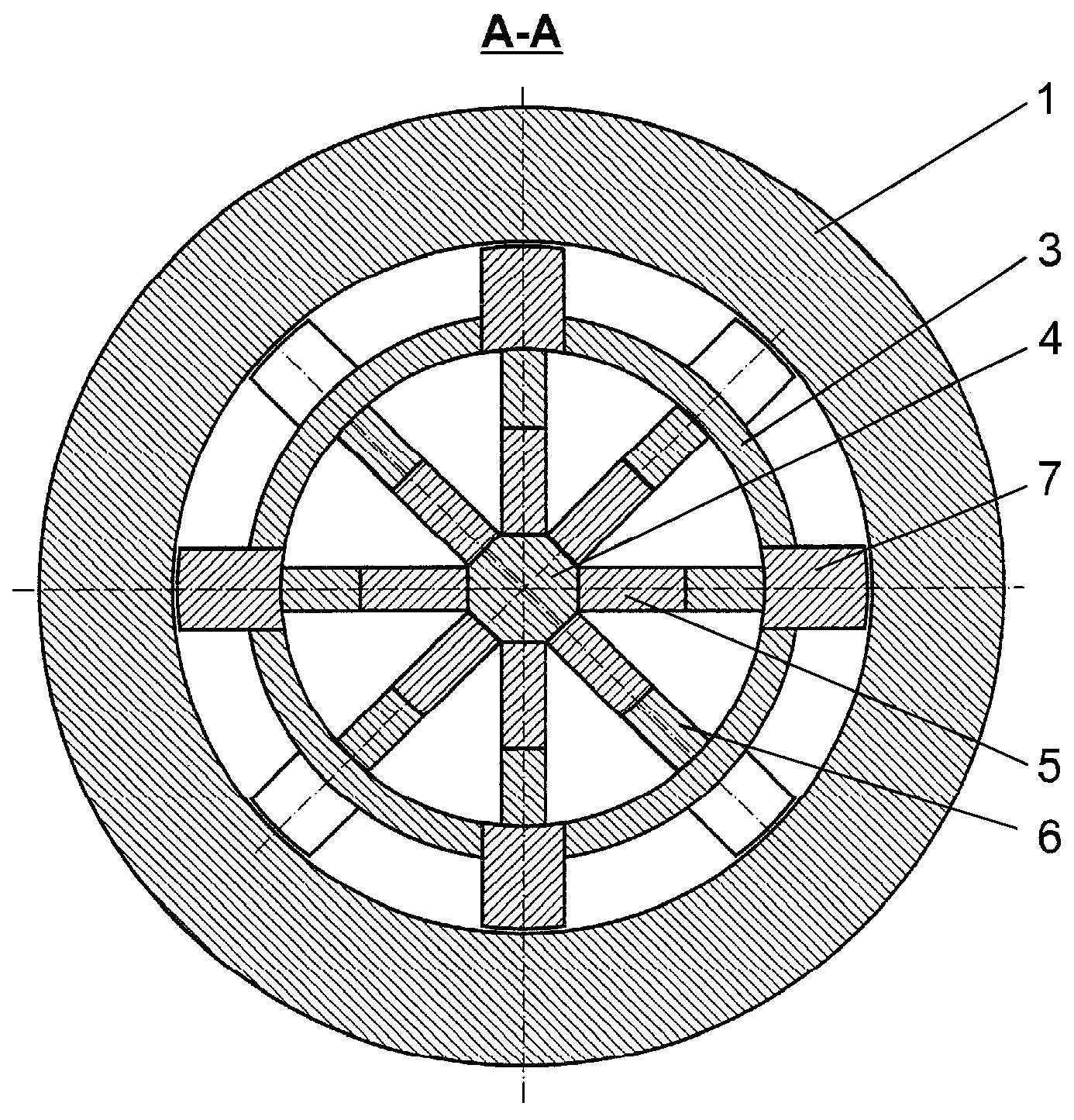

Wytłaczarka mieszająca, posiadająca cylinder (1), w którym zamocowany jest ślimak, charakteryzuje się tym, że zwój ślimaka osadzony jest na jednostronnie osiowo wydrążonym wale (3) ślimaka, w którego osi zamocowana jest prowadnica (4), na której osadzony jest suwliwie w kierunku równoległym do osi ślimaka klin (5) wewnętrzny o przekroju poprzecznym w kształcie wieloboku foremnego. Każda z powierzchni klinowych klina (5) wewnętrznego styka się z powierzchnią klinową klina (6) zewnętrznego. Każdy klin (6) zewnętrzny posiada powierzchnię zewnętrzną, którą styka się z podstawą kołka (7), umocowanego suwliwie w otworze znajdującym się w ściance wydrążonego wału (3) ślimaka.
Date of filing with the Polish Patent Office or with the competent office abroad
2016-02-29
Date of publication in ‘WUP’ or equivalent foreign bulletin
2018-01-31
Exclusive right number
Pat.227725
Statistics
2Views
6Downloads
Sikora, J. W., & Jachowicz, T. (2016). Wytłaczarka mieszająca. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17175
