Matryca dwuczęściowa do wyciskania wyrobów z rowkami śrubowymi

Abstract

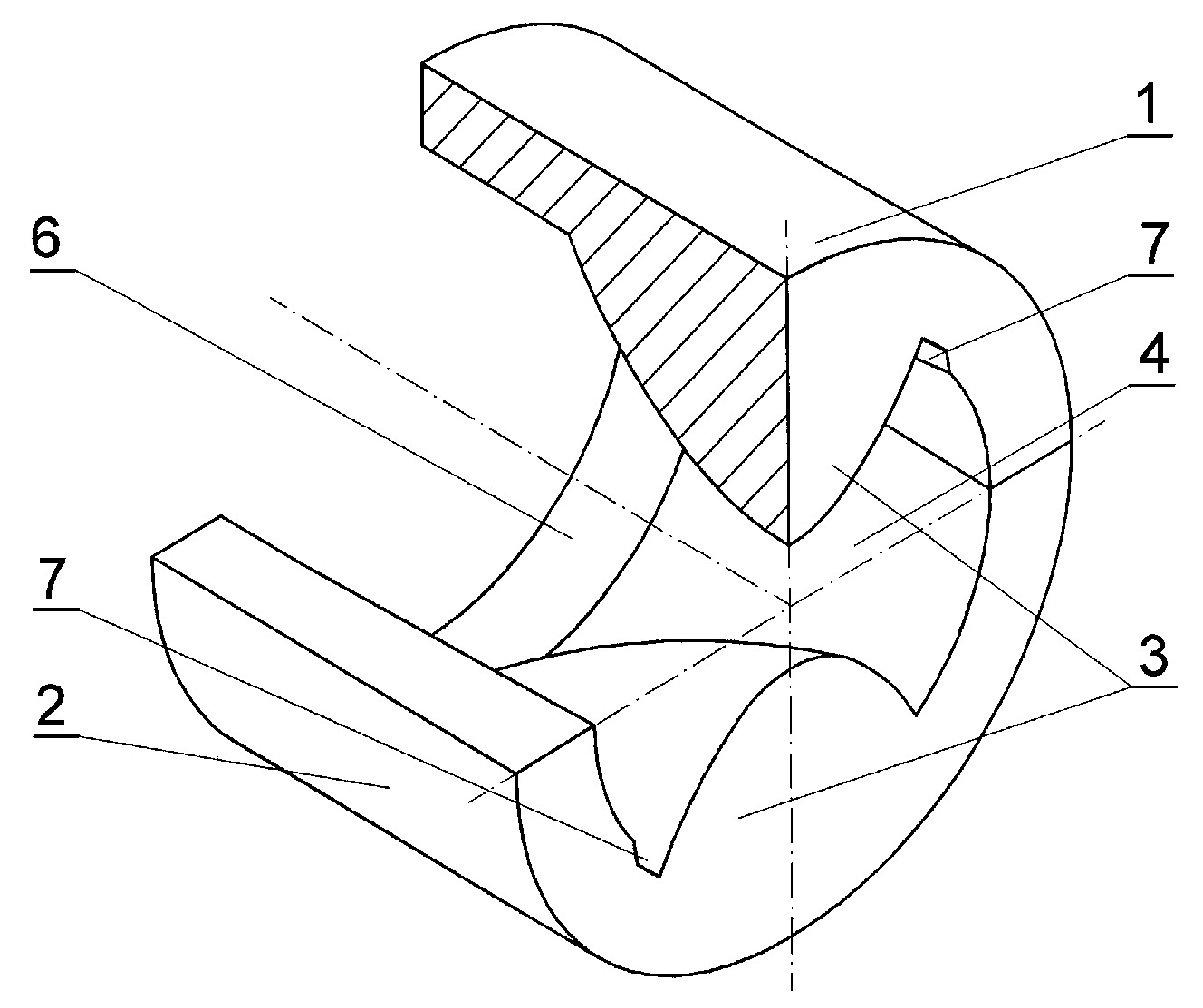

Matryca dwuczęściowa do wyciskania wyrobów z rowkami śrubowymi, zwłaszcza wierteł krętych oraz nawiertaków i rozwiertaków charakteryzuje się tym, że składa się z dwóch jednakowych segmentów (1) i (2), które po złożeniu tworzą stożkowy otwór (4) o średnicy (D) odpowiadającej średnicy kształtowanego wiertła oraz średnicy (d) odpowiadającej średnicy grzbietu wiertła, zaś na stożkowej powierzchni otworu (4) segmenty (1) i (2) posiadają występy (3) kształtujące rowki wiórowe wiertła pochylone względem osi segmentów (1) i (2) o kąt (γ) odpowiadający kątowi pochylenia linii śrubowej wiertła, występy (3) kształtujące rowki wiórowe wiertła posiadają w płaszczyźnie podstawy (A-A) zarys poprzeczny odpowiadający zarysowi poprzecznemu rowka wiórowego wiertła, przy czym zarys poprzeczny występów (3) kształtujących rowki wiórowe wiertła od płaszczyzny podstawy (A-A) do płaszczyzny przekroju (B-B) zmniejsza swoją wysokość zachowując kształt zarysu poprzecznego, którego wymiary zmniejszają się proporcjonalnie w stosunku do zarysu poprzecznego występów (3) kształtujących rowki wiórowe wiertła w płaszczyźnie podstawy (A-A) w ten sposób, że w punkcie (5) przechodzi w powierzchnię (6) walcową, ponadto segmenty (1) i (2) posiadają dodatkowo wykroje (7) przebiegające wzdłuż linii przecięcia występów (3) kształtujących rowki wiórowe wiertła i powierzchni stożkowej otworu (4).
