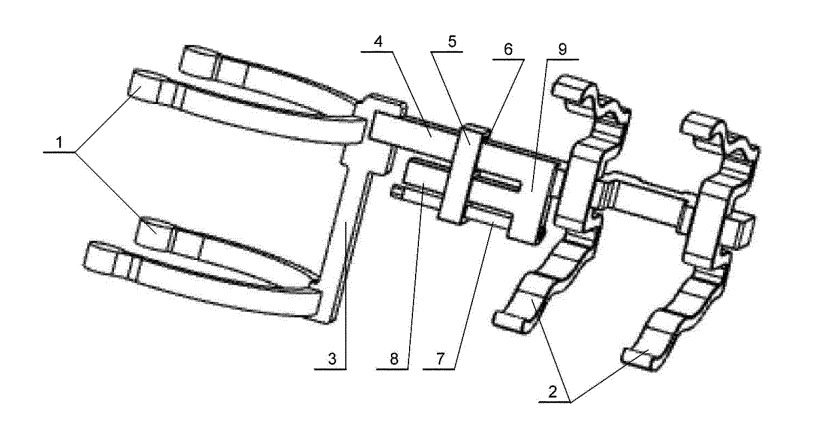

Przedmiotem wynalazku jest łącznik implantu ucha środkowego o regulowanej sztywności posiadający uchwyt (1) do mocowania przetwornika FMT, który połączony jest za pomocą uchwytu łączącego (3) i ramienia głównego (4) z uchwytem (2) do mocowania na kowadełku. Charakteryzuje się on tym, że do ramienia głównego zamocowana jest na stałe belka poprzeczna (9), do której zamocowane są kolejno na stałe dodatkowe ramie (8) i obrotowo śruba prowadząca (7), ułożone równolegle do ramienia głównego (4) i zwrócone w kierunku uchwytu (1). Na ramieniu głównym (4) pomiędzy uchwytem łączącym (3) a belką poprzeczną (9) zamocowany jest przesuwnie wzdłuż osi ramienia głównego (4) sztywny łącznik (5) posiadający pierwszy otwór, w którym znajduje się ramię główne (4), drugi otwór, w którym znajduje się dodatkowe ramie (8) oraz trzeci otwór okrągły gwintowany, w którym znajduje się śruba prowadząca (7). Pomiędzy ściankami pierwszego otworu sztywnego łącznika (5) a ramieniem głównym (4) znajduje się podkładka elastomerowa (6).
Additional information
Application date
2020-06-18
WUP publication date
2021-08-30
Exclusive right number
Pat.238475
Rusinek, R. (2020). Łącznik implantu ucha środkowego o regulowanej sztywności. https://hdl.handle.net/20.500.14629/17885
