Narzędzie klinowe do walcowania odkuwek

Abstract

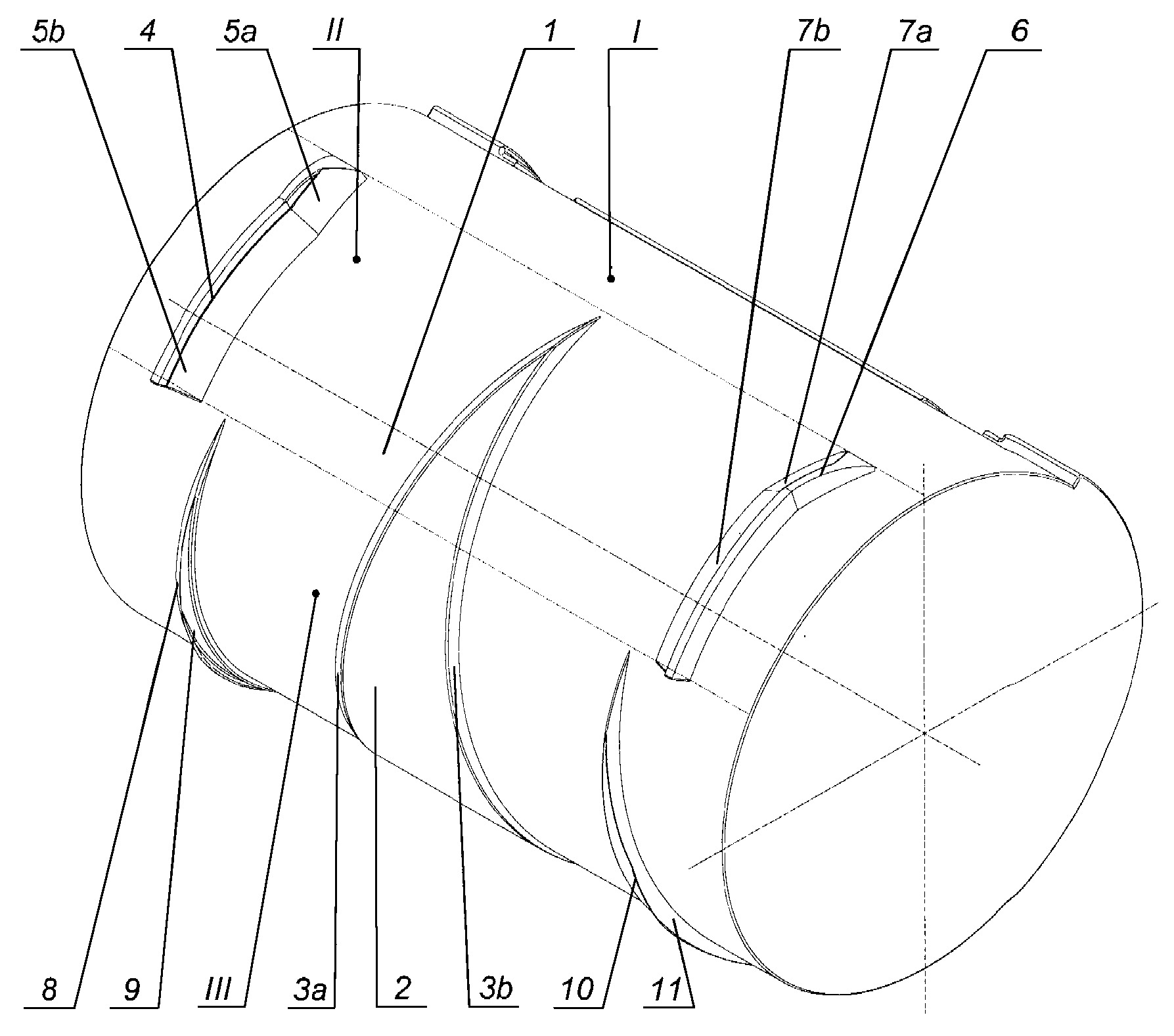

Narzędzie klinowe do walcowania odkuwek, zwłaszcza do walcowania poprzeczno - klinowego odkuwek osiowosymetrycznych stopniowanych osi i wałów w kształcie walca o klinowych powierzchniach roboczych charakteryzuje się tym, że pierwsza strefa załadunkowo-wyładunkowa (I) ma kształt powierzchni cylindrycznej pokrywającej się z powierzchnią walca roboczego (1), następnie za strefą załadunkowo-wyładunkową (I) znajduje się strefa kształtowania czopów stożkowych (II), w której na powierzchni walca roboczego (1) znajduje się centralny występ klinowy (2) o stałym kącie rozwarcia klina i pochylonych pod jednakowymi kątami powierzchniach bocznych (3a i 3b), ponadto w strefie kształtowania czopów stożkowych (II) znajdują się w pobliżu powierzchni czołowych walca roboczego (1) występy kształtujące (4) oraz (6) o stałej wysokości i pochyłych pod jednakowymi kątami powierzchniach bocznych (5a i 5b) oraz (7a i 7b), przy czym kształtujące występy (4) oraz (6) w podstrefie pozycjonowania półfabrykatu pochylone są skośnie pod jednakowymi kątami względem powierzchni czołowych walca roboczego (1), tworząc kąt ostry w kierunku walcowania, zaś w podstrefie właściwego kształtowania czopów stożkowych kształtujące występy (4) oraz (6) pochylone są pod jednakowymi kątami względem powierzchni czołowych walca roboczego (1).
