Sposób urabiania węgla i organ do urabiania węgla

Abstract

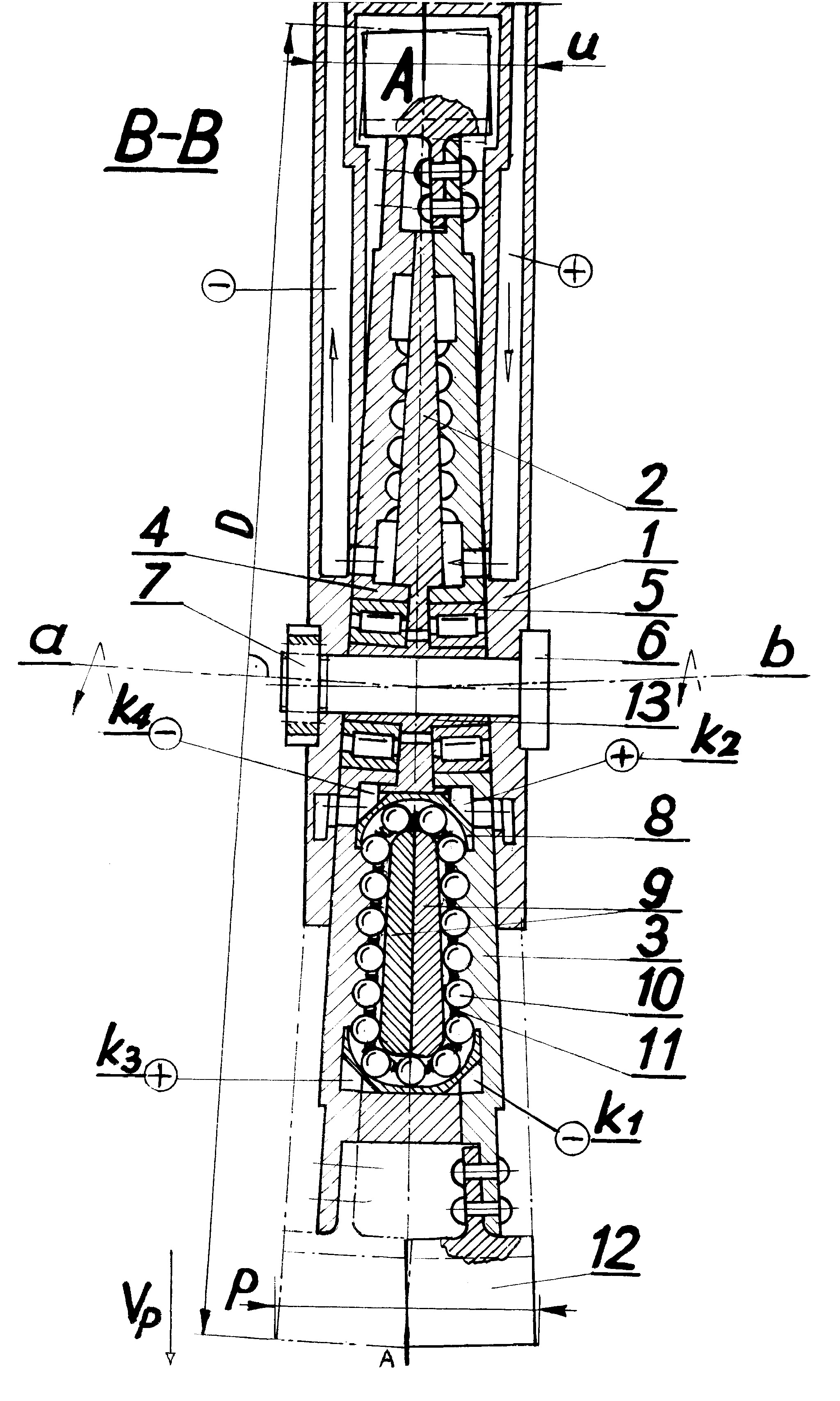

Rozwiązanie polega na tym, że jednym organem wykrawane są z calizny bloki sześcienne lub zakrzywione poziomo lub pionowo kliny węgla w zależności od ustawienia organu. Organ ten ma kształt prostokątnej płaskiej ramy i posiada z jednej strony prostopadle do jej płaszczyzny przymocowane pary równoległych ramion (1) dwutarczowych modułów urabiających z dwoma silnikami hydraulicznymi scalonymi z tarczami (3 i 4) po jednym dla jednej tarczy z bruzdami spiral Archimedesa o przeciwnych skrętach obu tarcz (3 i 4) wyposażonych na obwodzie w noże skrawające (12). Obie tarcze (3 i 4) modułu sprzężone są trzema płaskimi łańcuchami kinematycznymi zastawek hydraulicznych kul (10) umieszczonych w gniazdach (11) o obrysach prostokątnych. Łańcuchy te umieszczone są ruchowo w trzech nieruchomych płaskich kasetach (8). Krawędzie tnące noży skrawających tworzą powierzchnie dwóch przenikających się walców obrotowych rozchylonych w przodzie modułu. W nieruchomą tulejkę (13) z łożyskami (5) włożony jest nieruchomy sworzeń (6) z nakrętką (7) osadzony w otworach ramion (1) korpusu. Cieczy roboczej pod ciśnieniem dostarcza pompa wyporowa napędzana silnikiem elektrycznym zamontowanym w korpusie kombajnu.
