Układ wysokonapięciowego stabilizatora prądu termoemisji elektronowej

Abstract

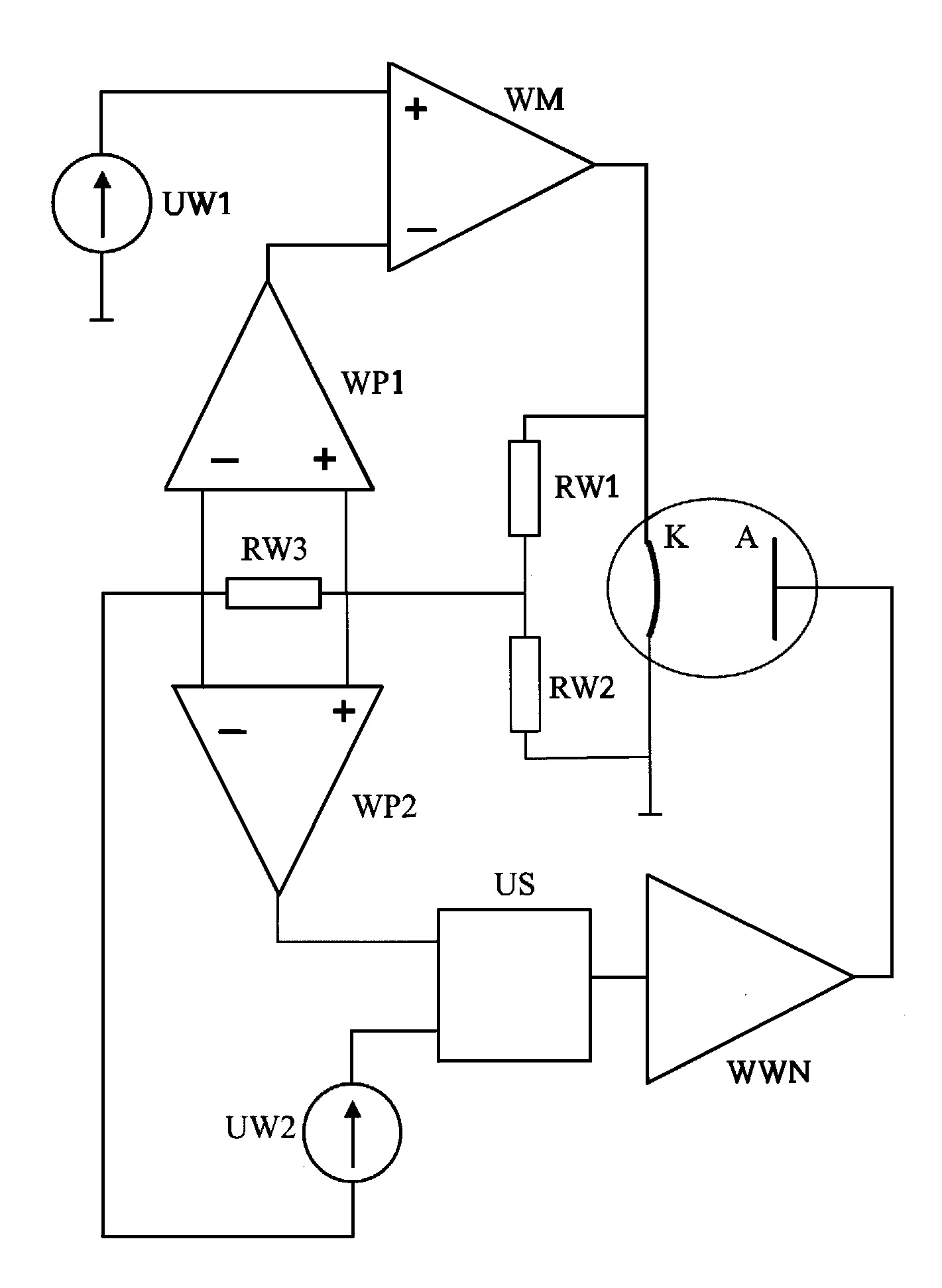

Układ wysokonapięciowego stabilizatora prądu termoemisji elektronowej posiadający wzmacniacze pomiarowe, wzmacniacz mocy, rezystory wzorcowe, źródła napięć wzorcowych, wzmacniacz wysokonapięciowy, układ sumujący analogowy oraz katodę i anodę umieszczone w obszarze próżni charakteryzuje się tym, że wejście nieodwracające wzmacniacza (WP1) pomiarowego pierwszego i wejście nieodwracające wzmacniacza (WP2) pomiarowego drugiego są połączone z pierwszym zaciskiem rezystora (RW3) wzorcowego trzeciego, zaś wejście odwracające wzmacniacza (WP1) pomiarowego pierwszego i wejście odwracające wzmacniacza (WP2) pomiarowego drugiego są połączone z drugim zaciskiem rezystora (RW3) wzorcowego trzeciego.
