Interaktywny model 3D budynku kościoła

Abstract

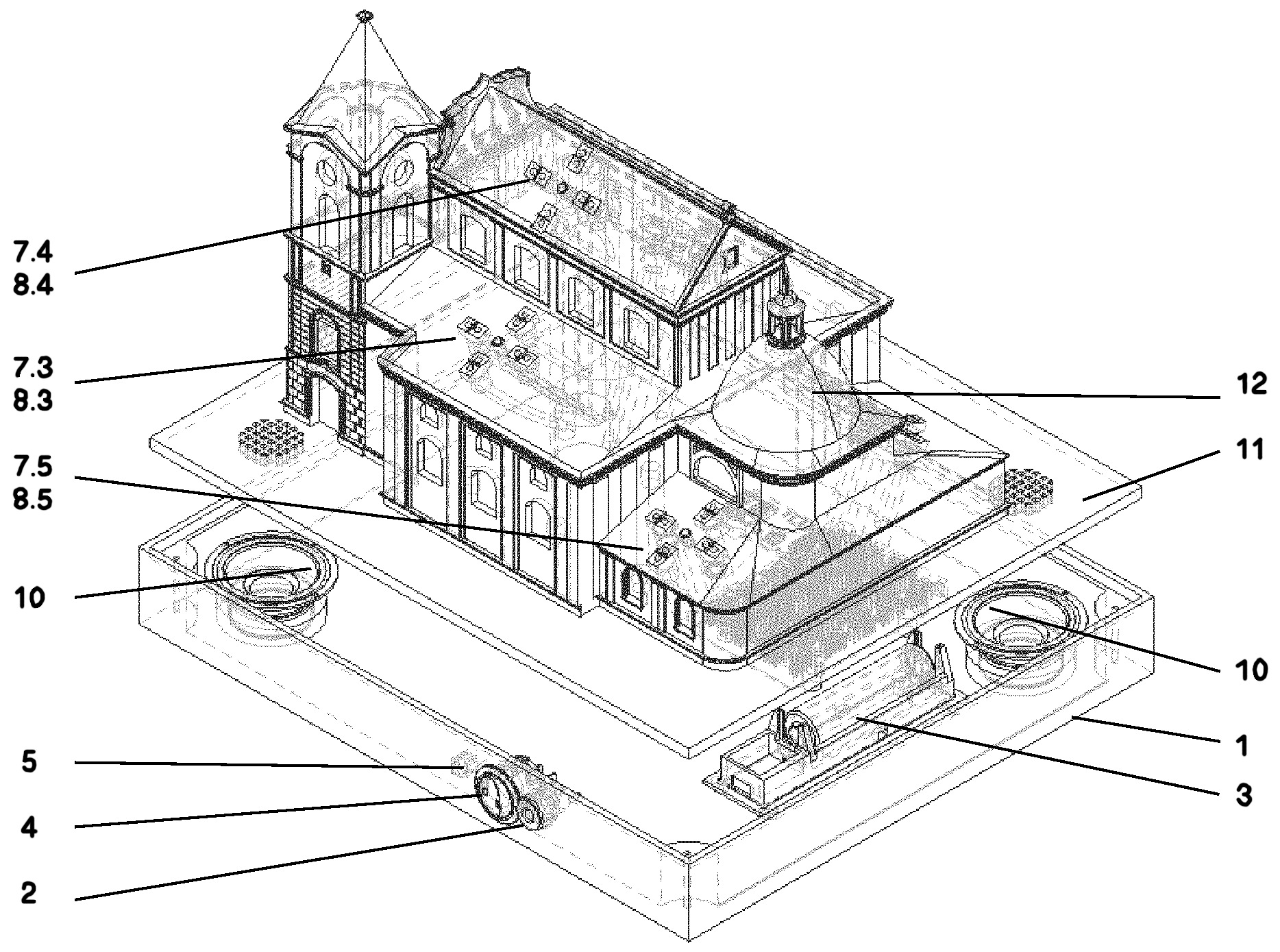

Przedmiotem zgłoszenia jest interaktywny model 3D budynku kościoła posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego (3), który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera połączonego z wejściami modułów zbliżeniowych (7.3, 7.4, 7.5) oraz wyjściami z diodami sygnalizacyjnymi (8.3, 8.4, 8.5). Mikrokontroler podłączony jest wyjściem do modułu odtwarzania próbek audio, który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku kościoła (12). Każdy z modułów zbliżeniowych (7.3, 7.4, 7.5) w składa się z dwóch czujników zbliżeniowych ułożonych w orientacji poziomej oraz dwóch czujników zbliżeniowych znajdujących się w orientacji pionowej i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.3, 8.4, 8.5). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia przy czym nadajniki wszystkich czujników znajdują się od strony diody sygnalizacyjnej. Na dachu zakrystii budynku kościoła od strony tylnej przy prezbiterium znajduje się pierwszy moduł zbliżeniowy, na dachu nawy bocznej od strony tylnej znajduje się drugi moduł zbliżeniowy na dachu nawy bocznej od strony frontowej znajduje się trzeci moduł zbliżeniowy (7.3). Na dachu nawy głównej od strony frontowej znajduje się czwarty moduł zbliżeniowy (7.4). Na dachu zakrystii od strony frontowej przy prezbiterium znajduje się piąty moduł zbliżeniowy (7.5).
