Stanowisko do oceny szczelności połączeń rur

Abstract

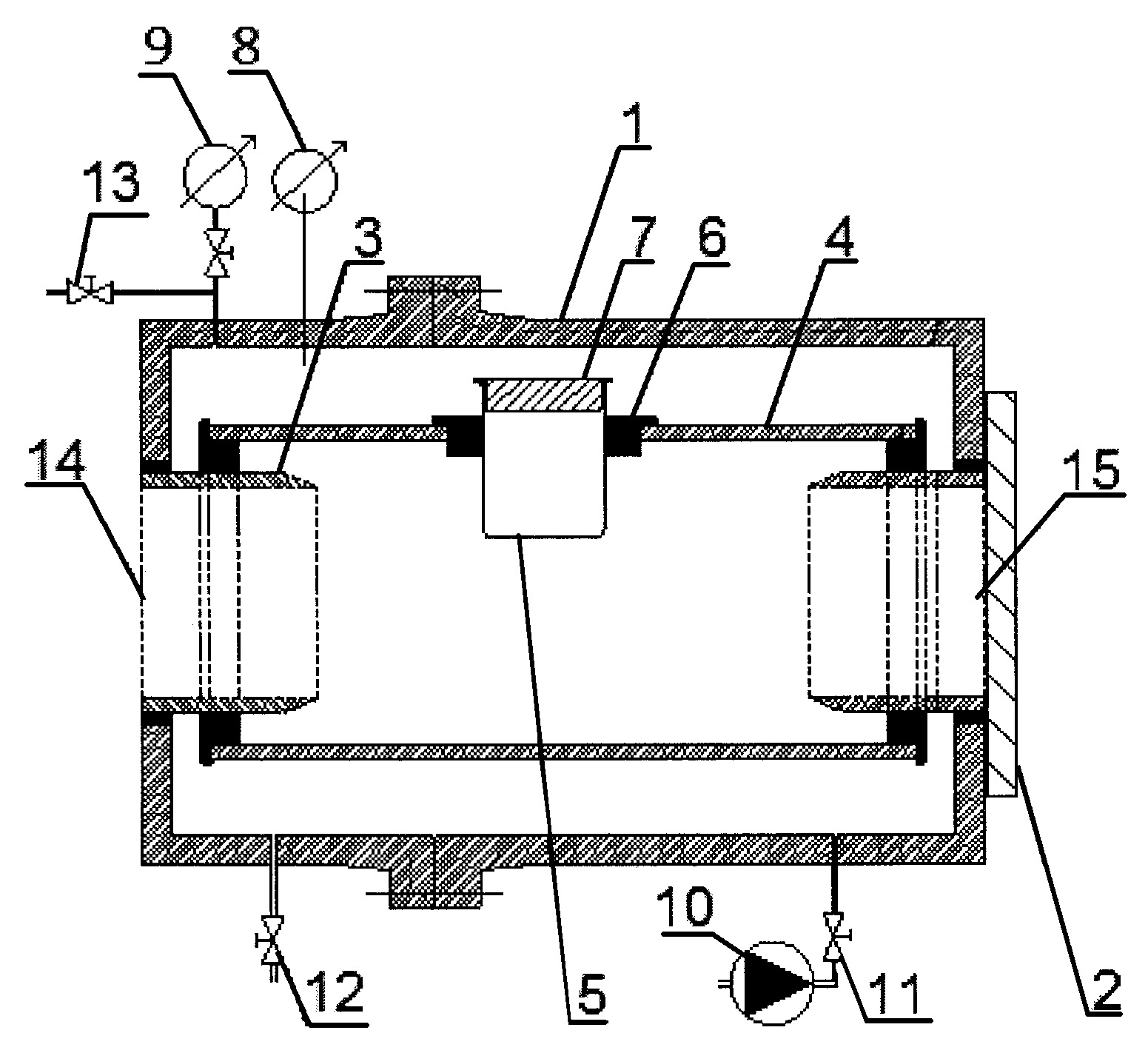

Stanowisko do oceny szczelności połączeń rur dopływowych i odpływowych ze studzienką kanalizacyjną, zwłaszcza wkładek i uszczelek in-situ oraz innych przejść szczelnych w warunkach ciśnienia działającego od zewnętrznej strony studzienki kanalizacyjnej, posiadające zbiornik ciśnieniowy, zawory, pompę, króćce, rurę trzonową studzienki kanalizacyjnej oraz mierniki pomiaru temperatury i ciśnienia charakteryzuje się tym, że składa się ze zbiornika (1) ciśnieniowego w kształcie walca drążonego w środku, dzielonego niesymetrycznie rozłącznie poprzecznie, usytuowanego poziomo, w którego obu podstawach znajdują się otwory (14) i (15), przy czym otwór (15) posiada pokrywę (2) szczelnie zamykającą się, zaś w obu otworach (14 i 15) od wewnętrznej strony zbiornika (1) zamontowane są szczelnie króćce (3), na które nasunięta jest szczelnie rura (4) trzonowa, w której zamontowany jest poprzez uszczelkę (6) in-situ króciec (5) zamknięty szczelnie korkiem (7), natomiast do zbiornika (1) od strony zewnętrznej zamontowany jest miernik (8) temperatury i miernik (9) ciśnienia, które mierzą parametry wewnątrz zbiornika (1), przy czym do zbiornika (1) zamontowany jest zestaw pompowy (10) z zaworem (11) odcinającym oraz zawór (12) spustowy i zawór (13) odpowietrzający.
