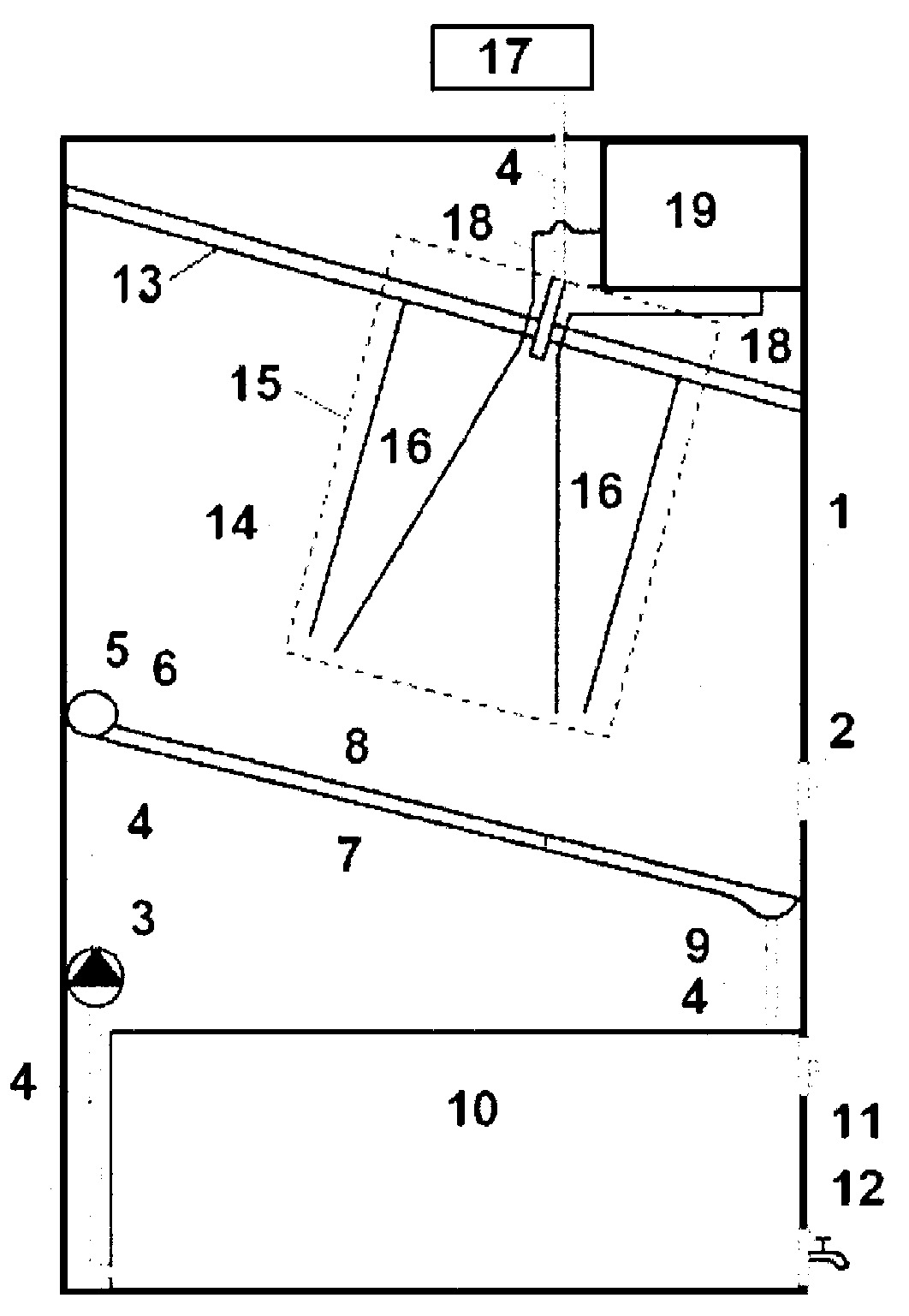

Przedmiotem zgłoszenia jest urządzenie do plazmowej aktywacji pod ciśnieniem atmosferycznym materiałów płynnych, zwłaszcza do zastosowań medycznych, biologicznych i rolniczych. Urządzenie to posiada linię kroplującą, zbiornik na ciecz z zaworem spustowym, pompę i generator plazmy ze ślizgającym się łukiem składa się z obudowy (1) z otworem wylotowym gazu procesowego (2), w której umieszczono pompę (3) płynu aktywowanego połączoną przewodem rurowym (4) z linią kroplującą (5), w której zamontowano kroplowniki (6) umieszczone nad płaską płytą odpływową (7) z krawędziami bocznymi (8) i wyprofilowaną krawędzią dolną (9). Krawędź dolna (9) połączona jest z przewodem rurowym (4), który połączony jest ze zbiornikiem płynu aktywowanego, (10) w którego górnej części zamontowany jest otwór wlotowy cieczy (11) a w dolnej części zamontowany jest zawór spustowy (12). W górnej części obudowy (1) zamocowana jest płyta montażowa (13), do której prostopadle do płyty odpływowej (7) zamocowany jest w osłonie (14) generator plazmy ze ślizgającym się łukiem (15) wyposażony w elektrody (16).
Additional information
Application date
2017-12-22
WUP publication date
2019-10-31
Exclusive right number
Pat.233407
Pawłat, J. (2017). Urządzenie do plazmowej aktywacji materiałów płynnych. https://hdl.handle.net/20.500.14629/17565
