Sposób i układ do oczyszczania powietrza w systemach klimatyzacyjnych

Abstract

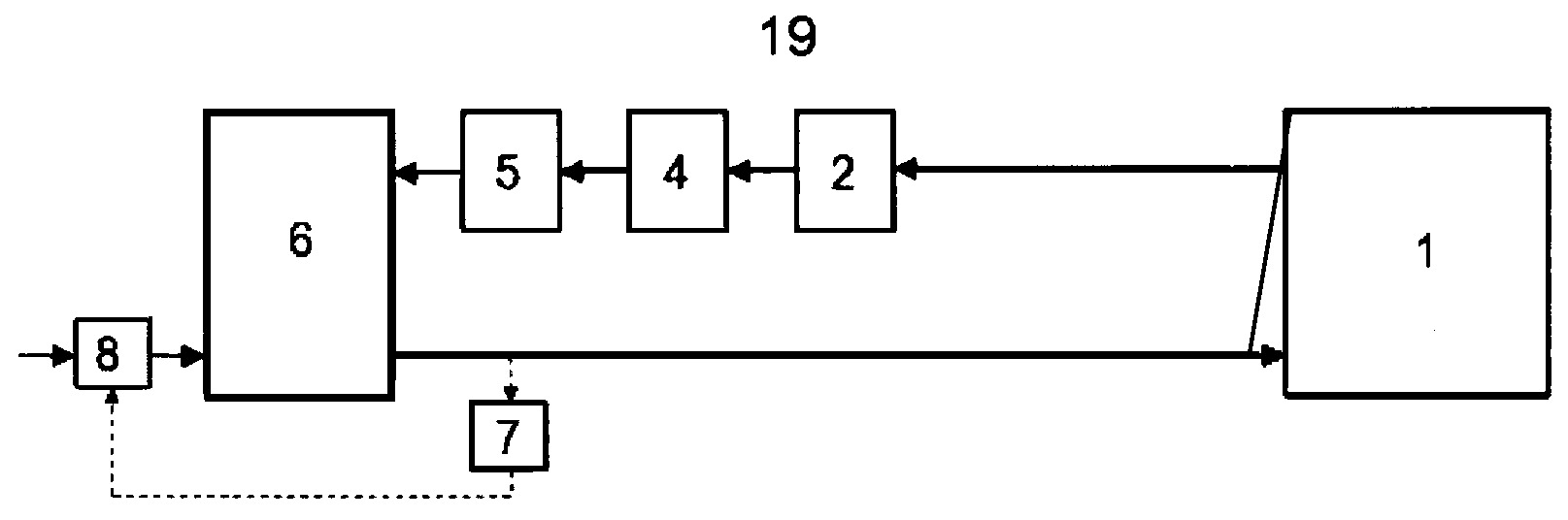

Przedmiotem zgłoszenia jest sposób i układ do oczyszczania powietrza w systemach klimatyzacyjnych. Układ zbudowany jest w ten sposób, że klimatyzowane pomieszczenie (1) połączone jest przewodem wywiewnym z filtrem wstępnego oczyszczania powietrza (2), do którego podłączony jest moduł elektrostatycznego oczyszczania (4). Moduł elektrostatycznego oczyszczania (4) połączony jest z modułem usuwania zanieczyszczeń chemicznych (5), który połączony jest z centralą klimatyzacyjną (6). Z kolei centrala klimatyzacyjna (6) połączona jest przewodem nawiewnym z klimatyzowanym pomieszczeniem (1). Do przewodu nawiewnego podłączone są czujniki stężenia aerozoli i czujniki stężenia zanieczyszczeń chemicznych w oczyszczonym i kondycjonowanym powietrzu (7), które połączone są z urządzeniem sterującym strumieniem czystego powietrza (8), które z kolei podłączone jest do centrali klimatyzacyjnej (6).
