Narzędzie do walcowania poprzecznego odkuwek kul

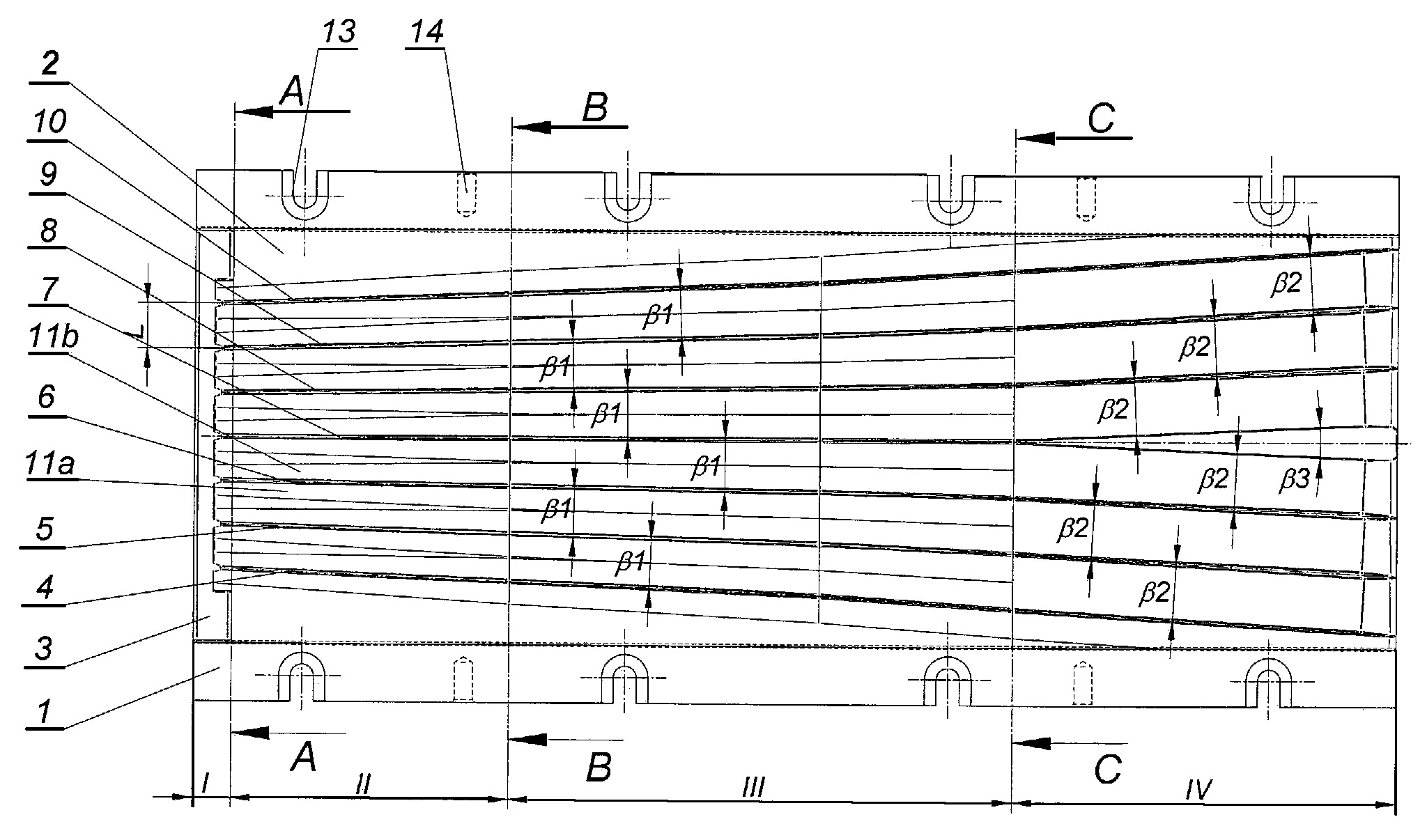

Narzędzie do walcowania poprzecznego odkuwek kul, zwłaszcza w walcarkach płaskoklinowych w kształcie płyty charakteryzuje się tym, że składa się z płaskiej płyty podstawowej (1), na której znajduje się płyta robocza (2), która składa się z czterech kolejnych stref, na początku płyty roboczej (2) znajduje się strefa załadunku (I), w której znajduje się występ pozycjonujący (3) o wklęsłej, walcowej powierzchni, której promień jest mniejszy od promienia walcowanych kul, następnie za strefą załadunku (I) znajduje się strefa wcinania (II), w której znajdują się występy kształtujące (4, 5, 6, 7, 8, 9, 10), które mają stałą szerokość i umieszczone są skośnie pod jednakowymi kątami (ß1) względem siebie i pochylone są pod jednakowymi kątami w kierunku strefy załadunku (I), zaś powierzchnie boczne występów kształtujących (4, 5, 6, 7, 8, 9, 10) mają wklęsły kształt o promieniu równym promieniowi walcowanych kul, a odległości(L) między sąsiednimi występami kształtującymi (4, 5, 6, 7, 8, 9, 10) są mniejsze od średnicy walcowanych kul i stopniowo zwiększają się w kierunku strefy kształtowania (III), następnie za strefą wcinania (II) znajduje się strefa kształtowania (III), w której występy kształtujące (4, 5, 6, 7, 8, 9, 10) o stałej szerokości stopniowo zwiększają swoją wysokość, do wartości maksymalnej, równej promieniowi walcowanych kul, następnie za strefą kształtowania (III) znajduje się strefa kalibrowania (IV), w której środkowy występ kształtujący (7) rozszerza się pod kątem (ß3).
