Sposób walcowania wyrobów typu kula, zwłaszcza w wykroju spiralnym dwoma dyskami

Abstract

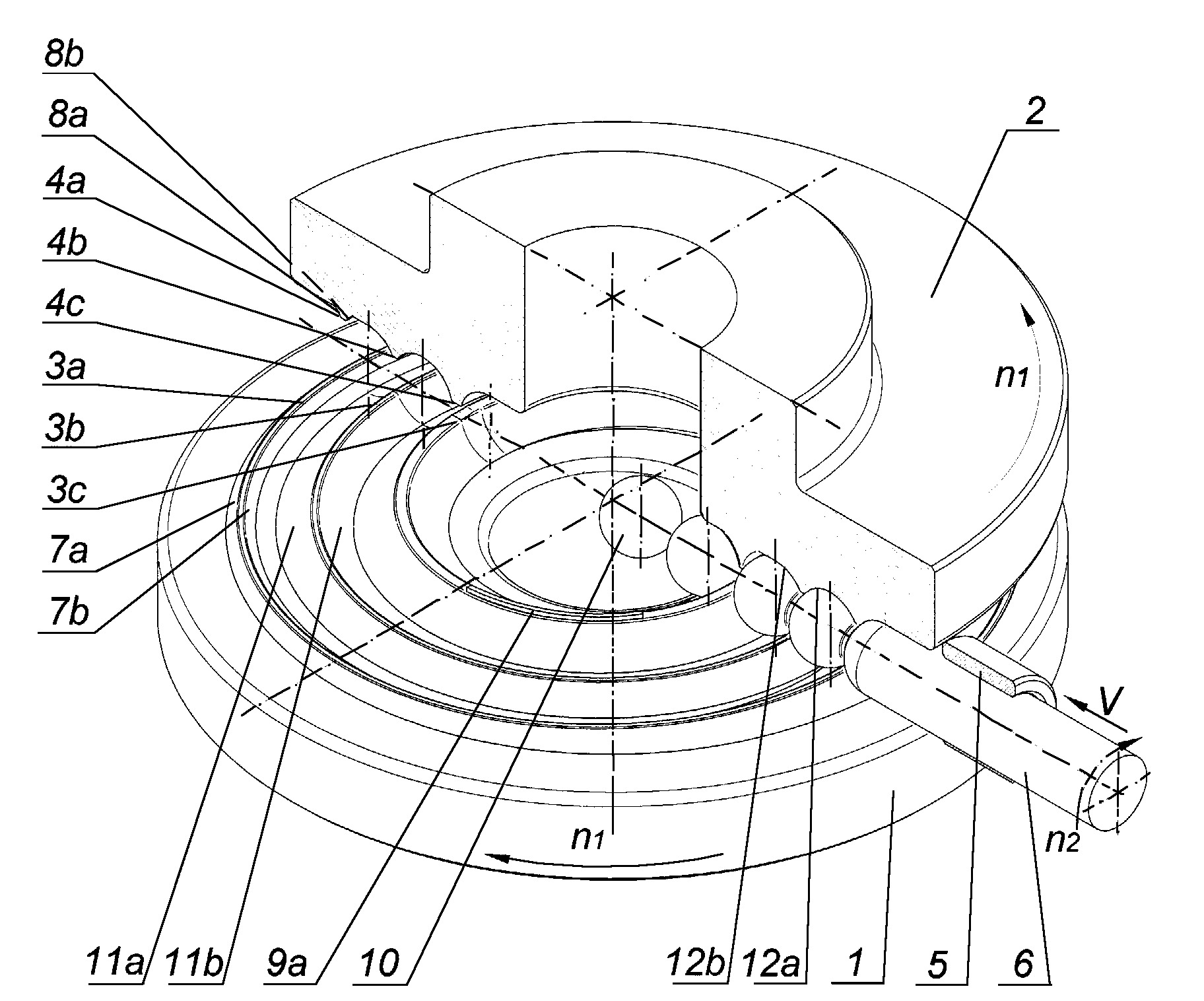

Sposób walcowania wyrobów typu kula, zwłaszcza w wykroju spiralnym dwoma dyskami charakteryzuje się tym, że półfabrykat (6) w kształcie odcinka pręta o średnicy d mniejszej od średnicy D kształtowanej kuli (10) umieszcza się w tulei (5) prowadzącej, następnie wprawia się w ruch obrotowy tarczę (1) dolną i tarczę (2) górną ze stałą prędkością (n1) w przeciwnych do siebie kierunkach, po czym przesuwa się półfabrykat (6) ze stałą prędkością (V) w tulei (5) prowadzącej pomiędzy tarczą (1) dolną i tarczą (2) górną o osiach prostopadłych do osi półfabrykatu (6), przy czym prędkość (V) przemieszczania się półfabrykatu (6) równa jest skokowi występów (3a), (3b), (3c) i (4a), (4b), (4c) spiralnych umieszczonych na powierzchniach roboczych tarczy (1) dolnej i tarczy (2) górnej, następnie wprawia się półfabrykat (6) w ruch obrotowy ze stałą prędkością (n2) i zagłębia się występy (3a) i (4a) spiralne o klinowych powierzchniach (7a), (7b) i (8a), (8b) bocznych w półfabrykat (6) i oddziela się od półfabrykatu (6) objętość materiału równą objętości kształtowanej kuli (10), po czym w wyniku oddziaływania występów (3b) i (4b) spiralnych o wklęsłych powierzchniach (11a), (11b), (12a) i (12b) bocznych o promieniu równym promieniowi kuli (10) kształtuje się w kulę (10), zaś przy użyciu noży (9a) umieszczonych na końcowych występach (3c) i (4c) spiralnych oddziela się całkowicie ukształtowaną kulę (10) od półfabrykatu (6).
