Sposób kształtowania plastycznego wałków z wieńcami zębatymi

Abstract

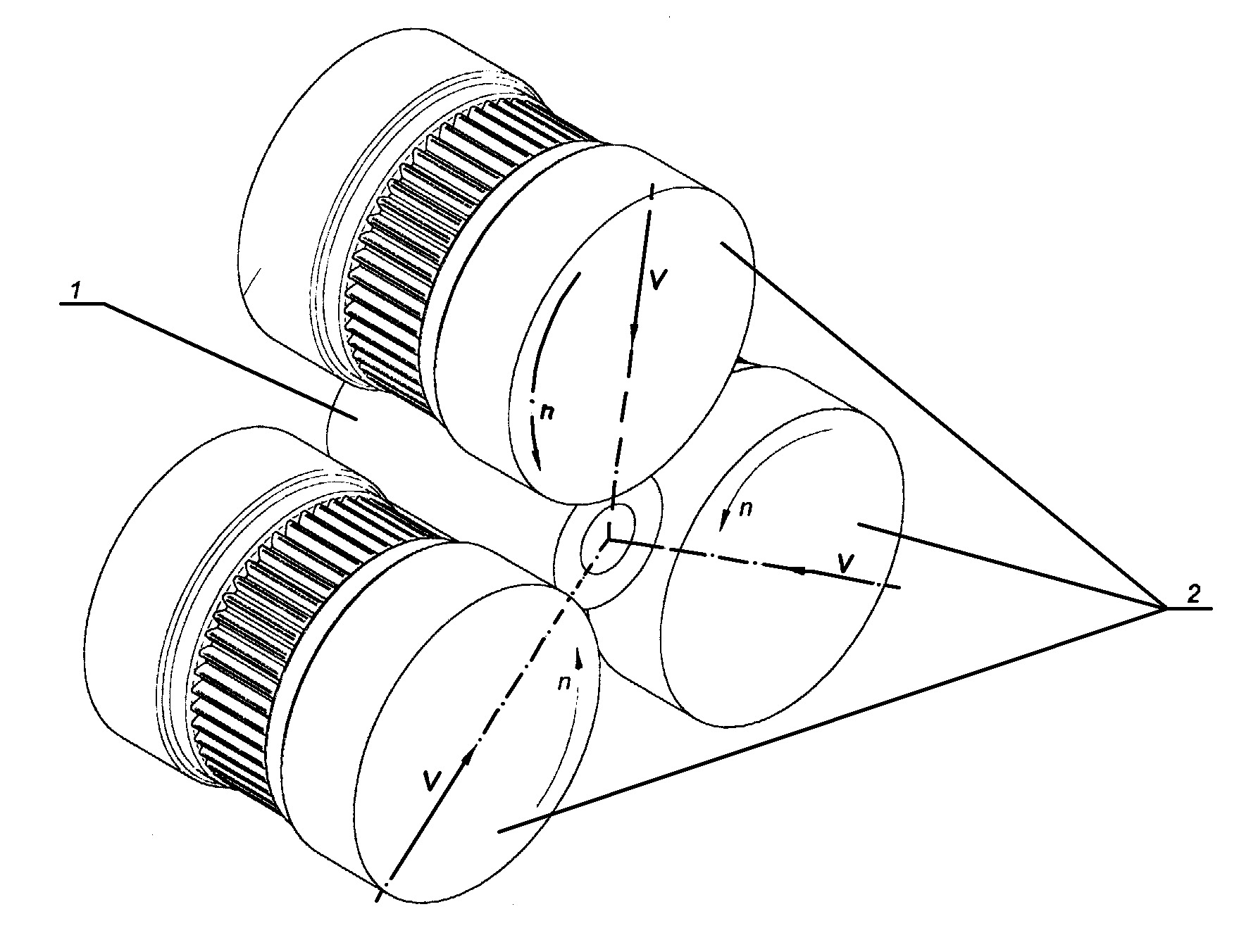

Sposób kształtowania plastycznego wałków z wieńcami zębatymi charakteryzuje się tym, że kształtowany półfabrykat (1) w postaci odcinka pręta lub rury umieszcza się między trzema jednakowymi, stopniowymi rolkami (2) roboczymi z uzębieniami, które obracają się w tym samym kierunku ze stałą prędkością oraz przemieszczają się promieniowo do osi wyrobu z prędkością (V) powodując ukształtowanie wałka wielostopniowego z wieńcem zębatym, zaś trzy kształtowe rolki (2) robocze z uzębieniami -narzędzia rozmieszcza się na obwodzie, co 120° +/- 20°, przy czym korzystnym jest rozmieszczenie, co 120°, przemieszczenie promieniowe trzech narzędzi rolkowych (2) w pierwszej kolejności kształtuje stopnie o różnych średnicach na półfabrykacie (1), a następnie na jednym ze stopni kształtuje się uzębienie, po osiągnięciu przez rolki (2) robocze - narzędzia końcowego położenia, wyłącza się ruch posuwisty promieniowy, a pozostawia się ruch obrotowy rolek (2) roboczych, które w tym czasie usuwają niedokładności kształtu wyrobu wałka z wieńcem zębatym. Proces kształtowania wyrobów drążonych z uzębieniami realizuje się swobodnie lub na trzpieniu, który umożliwia uzyskanie dokładnych otworów cylindrycznych lub kształtowych. Proces wykonuje się na zimno lub na gorąco. Proces wykorzystuje się do kształtowania wałków z wieńcami zębatymi o zębach prostych, śrubowych, łukowych, daszkowych oraz innych wałków mających stopnie w kształcie wielowypustów i wielokarbów.
