Mechanizm wychylania tablic reklamowych i ich rozsuwania

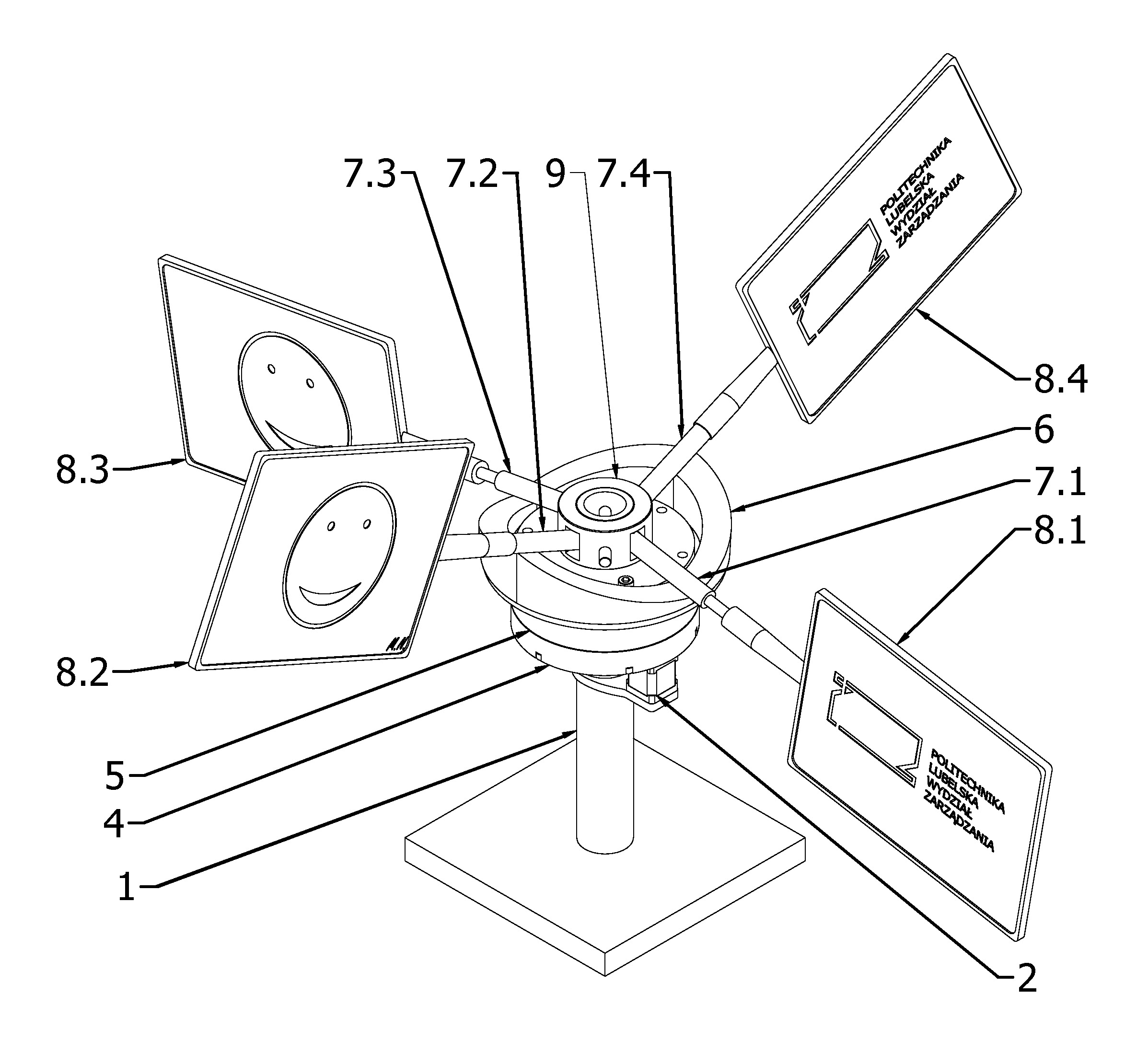

Przedmiotem zgłoszenia jest mechanizm wychylania tablic reklamowych i ich rozsuwania, zamocowany na słupie (1), do którego zamocowany jest silnik elektryczny (2). Charakteryzuje się on tym, że na wale silnika elektrycznego (2), ułożonego równolegle do słupa (1) zamocowane jest pierwsze koło zębate zazębione z wewnętrznym kołem zębatym (4), w osi którego znajduje się słup (1). Wewnętrzne koło zębate (4) połączone jest swoją górną podstawą z dolną podstawą pierwszej tulei (5) ułożyskowanej na słupie (1), której górna podstawa połączona jest z dolną podstawą tulei krzywkowej (6), w osi której znajduje się słup (1). Górna powierzchnia tulei krzywkowej (6) jest powierzchnią krzywkową, z którą styka się powierzchnia boczna pręta (7.1, 7.2, 7.3, 7.4), tudzież na jego pierwszym końcu zamocowana jest przesuwnie wzdłuż jego osi tablica reklamowa (8.1, 8.2, 8.3, 8.4). Drugi koniec pręta (7.1, 7.2, 7.3, 7.4) zamocowany jest za pomocą zawiasu do słupa (1) powyżej tulei krzywkowej (6). Opcjonalnie silnik elektryczny (2) jest silnikiem krokowym połączonym z modułem sterującym oraz silnik elektryczny (2) podłączony jest do modułu sterującego, który podłączony jest do czujnika ruchu.

Date of filing with the Polish Patent Office or with the competent office abroad

2023-12-19

Date of publication in ‘WUP’ or equivalent foreign bulletin

2025-03-17

Exclusive right number

Pat.246872

Statistics

2Views

30Downloads

Skowron, Ł., Gąsior, M., Rzepka, A., Przysucha, B., Laskowski, J. F., Skowron, S., & Cichorzewska, M. (2023). Mechanizm wychylania tablic reklamowych i ich rozsuwania. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18520
