Narzędzie wielozwojne do walcowania skośnego wielokrotnego

Abstract

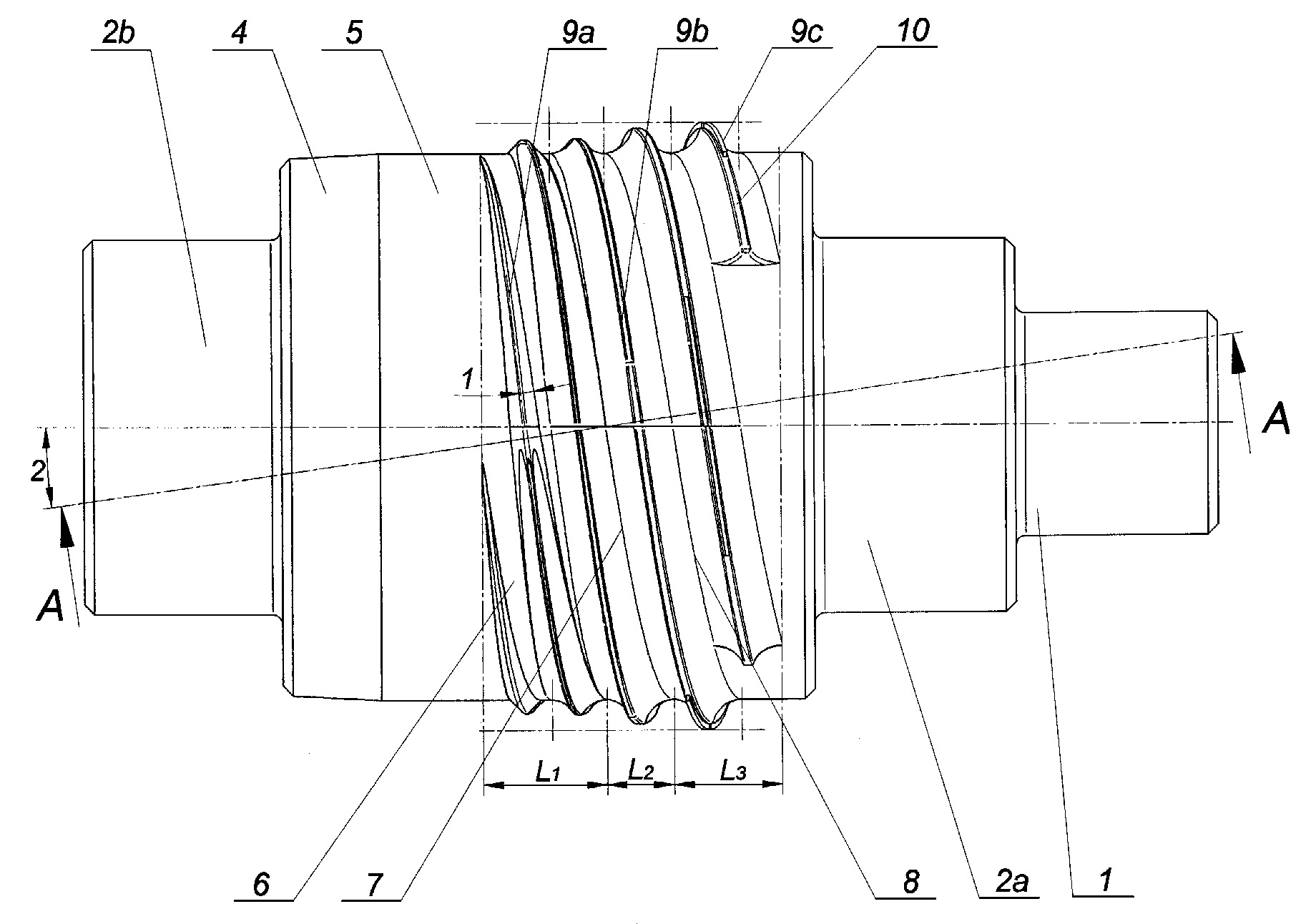

Narzędzie wielozwojne do walcowania skośnego wielokrotnego wyrobów typu kula składające się ze stopniowego walca, w skład którego wchodzi czop napędowy, czopy łożyskowe oraz walec roboczy charakteryzuje się tym, że na walcu roboczym od strony przeciwnej do czopa (1) napędowego znajduje się powierzchnia (4) wejściowa, która posiada stożkowy kształt redukujący średnicę półfabrykatu, następnie za powierzchnią (4) wejściową na walcu roboczym znajduje się walcowa powierzchnia (5) kalibrująca i podająca półfabrykat, zaś za powierzchnią (5) kalibrującą i podającą znajduje się powierzchnia (6) wcinania o długości (L1), na której wykonane są czterozwojne występy (9a) śrubowe o kształcie klinów, rozmieszczone symetrycznie co dziewięćdziesiąt stopni na obwodzie walca roboczego, stopniowo zwiększające swoją wysokość i szerokość, przy czym kąt rozwarcia i kąt pochylenia klinowych powierzchni bocznych jest stały, zaś za powierzchnią (6) wcinania znajduje się powierzchnia (7) kształtowania o długości (L2), w której wykonane są czterozwojne występy (9b) śrubowe tworzące wykrój o kształcie walcowanych kul o promieniu równym kształtowanej kuli, natomiast za powierzchnią (7) kształtowania znajduje się powierzchnia (8) kalibrowania i rozcinania o długości (L3), w której czterozwojne występy (9c) śrubowe tworzące wykrój zwiększają swoją wysokość i szerokość, rozdzielając walcowane kule i kalibrują ich kształt, na występach (9c) śrubowych umieszczone są noże (10) rozcinające.
