Stelaż naprzemienny, składany

Abstract

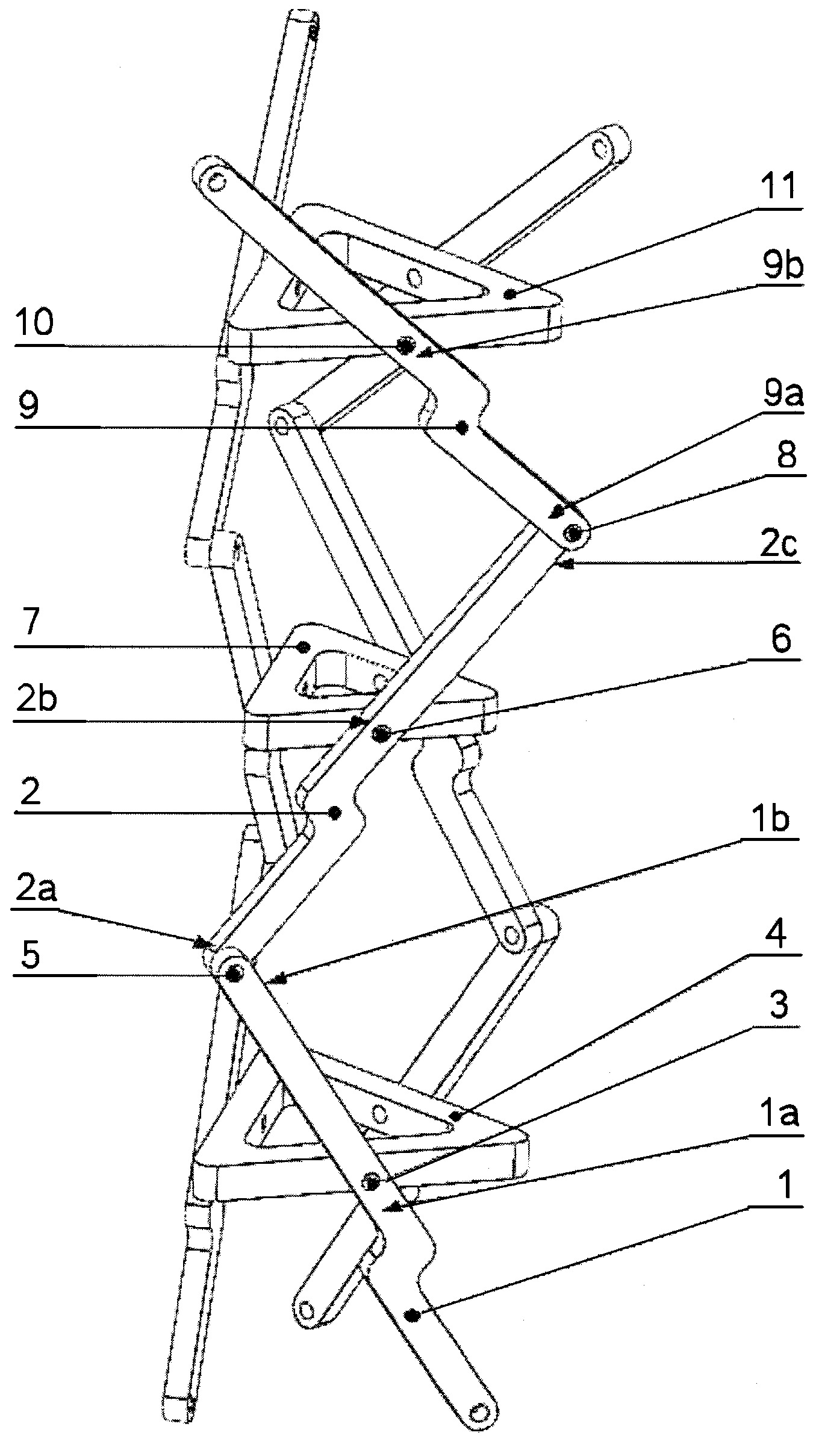

Przedmiotem zgłoszenia jest stelaż naprzemienny, składany, posiadający ramy, belki i przeguby. Charakteryzuje się on tym, że składa się z belek (1, 2, 9) stopniowanych w kierunku wysokości stelaża. Belki (1, 2, 9) posiadają jednakową długość. Każda pierwsza belka (1) w części środkowej (1a) połączona jest od wewnętrznej strony za pomocą pierwszego przegubu (3) z jednym z boków pierwszej ramy zamkniętej (4) od zewnętrznej strony. Drugi koniec (1b) pierwszej belki (1) połączony jest od wewnętrznej strony za pomocą drugiego przegubu (5) z pierwszym końcem (2a) drugiej belki (2) od zewnętrznej strony, która w części środkowej (2b) połączona jest od wewnętrznej strony za pomocą przegubu (6) z bokiem drugiej ramy zamkniętej (7) od zewnętrznej strony. Druga rama zamknięta (7) posiada krótsze boki od pierwszej ramy zamkniętej (4). Drugi koniec (2c) drugiej belki (2) połączony jest od zewnętrznej strony za pomocą czwartego przegubu (8) z pierwszym końcem (9a) trzeciej belki (9) od wewnętrznej strony, która w części środkowej (9b) połączona jest od wewnętrznej strony za pomocą piątego przegubu (10) z bokiem trzeciej ramy zamkniętej (11). Trzecia rama zamknięta (11) ma jednakowe wymiary jak pierwsza rama zamknięta (4).
