Sposób dwuetapowego walcowania kul

Alternative title
Method for two-stage rolling of balls
Type
Patent
Subtype
Invention
Authors/Creators
;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2017
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.423659
Abstract PL

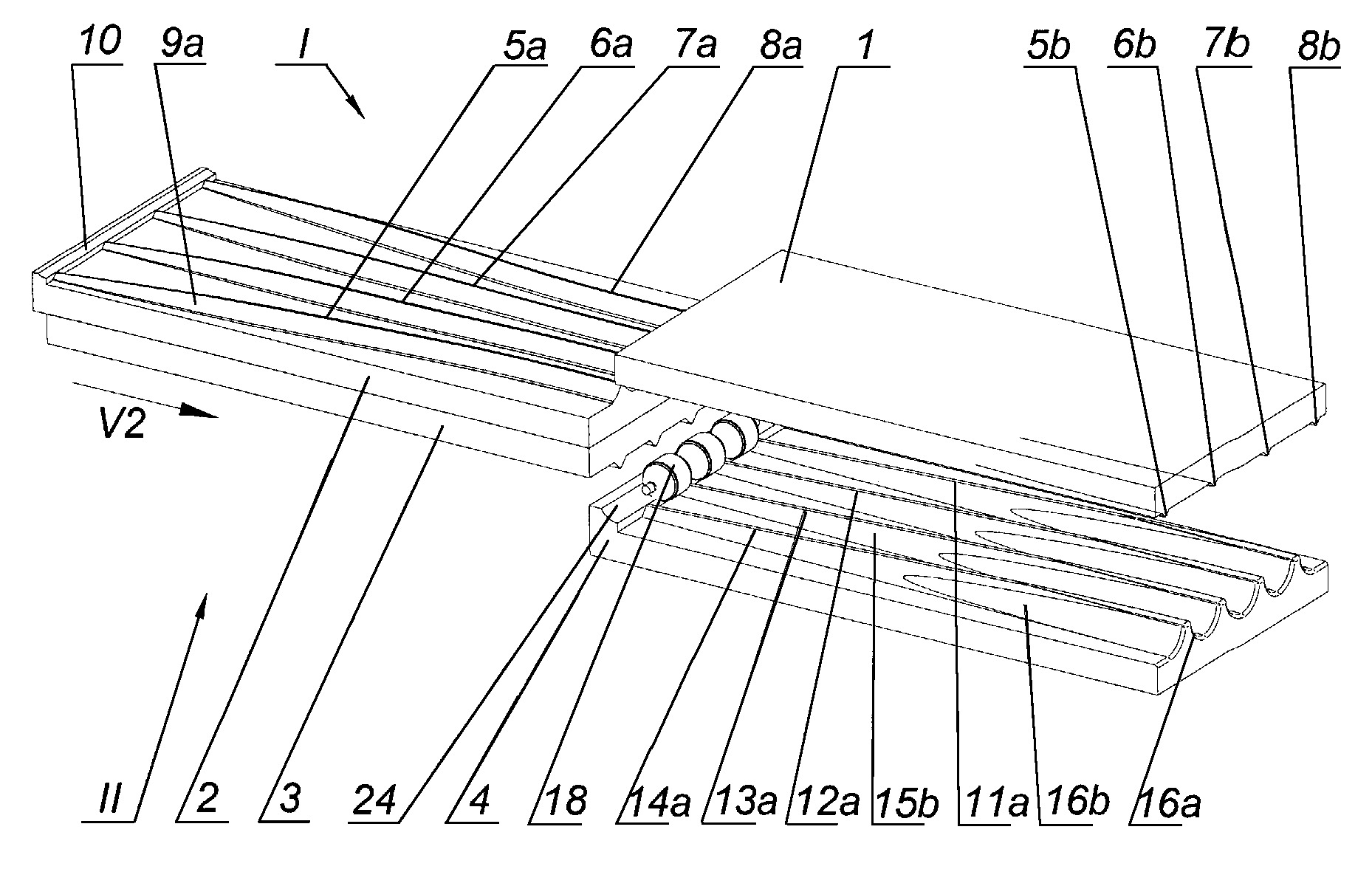

Sposób walcowania kul polega na tym, że półfabrykat w kształcie odcinka pręta o przekroju kołowym i średnicy mniejszej od średnicy kształtowanej kuli oraz o długości wielokrotnie większej od średnicy kształtowanej kuli nagrzewa się powyżej temperatury rekrystalizacji, następnie w pierwszym etapie wprowadza się półfabrykat do przestrzeni wejściowej górnego zestawu narzędzi (I), składającego się z górnej płyty narzędziowej (1) oraz środkowej górnej płyty narzędziowej (2), po czym wprawia się środkową górną płytę narzędziową (2) w ruch postępowy ze stałą prędkością i przemieszcza się środkową górną płytę narzędziową (2) wzdłuż jej osi pod górną płytą narzędziową (1) i zagłębia się w półfabrykat klinowe występy (5a, 6a, 7a, 8a) znajdujące się na środkowej górnej płycie narzędziowej (2) oraz klinowe występy (5b, 6b, 7b, 8b) znajdujące się na górnej płycie narzędziowej (1) i wprawia się półfabrykat w ruch obrotowy, następnie kształtuje się na obwodzie półfabrykatu pierścieniowe wgłębienia, które dzielą półfabrykat na trzy jednakowe odcinki o objętości równej objętości kształtowanej kuli, następnie stopniowo redukuje się średnicę półfabrykatu w miejscu ukształtowanych wgłębień, po czym oddziałuje się na ukształtowane na półfabrykacie pierścieniowe wgłębienia bocznymi powierzchniami (9a) klinowych występów (5a, 5b, 6a, 6b, 7a, 7b, 8a, 8b), i spęcza się materiał trzech odcinków półfabrykatu, które zamknięte są pomiędzy klinowymi występami (5a, 5b, 6a, 6b).
Date of filing with the Polish Patent Office or with the competent office abroad
2017-11-30
Date of publication in ‘WUP’ or equivalent foreign bulletin
2022-11-14
Exclusive right number
Pat.241656
Statistics
1Views
23Downloads
Pater, Z., Tomczak, J., & Bulzak, T. (2017). Sposób dwuetapowego walcowania kul. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18014
