Sposób wytwarzania laminatu magnez-węgiel

Abstract

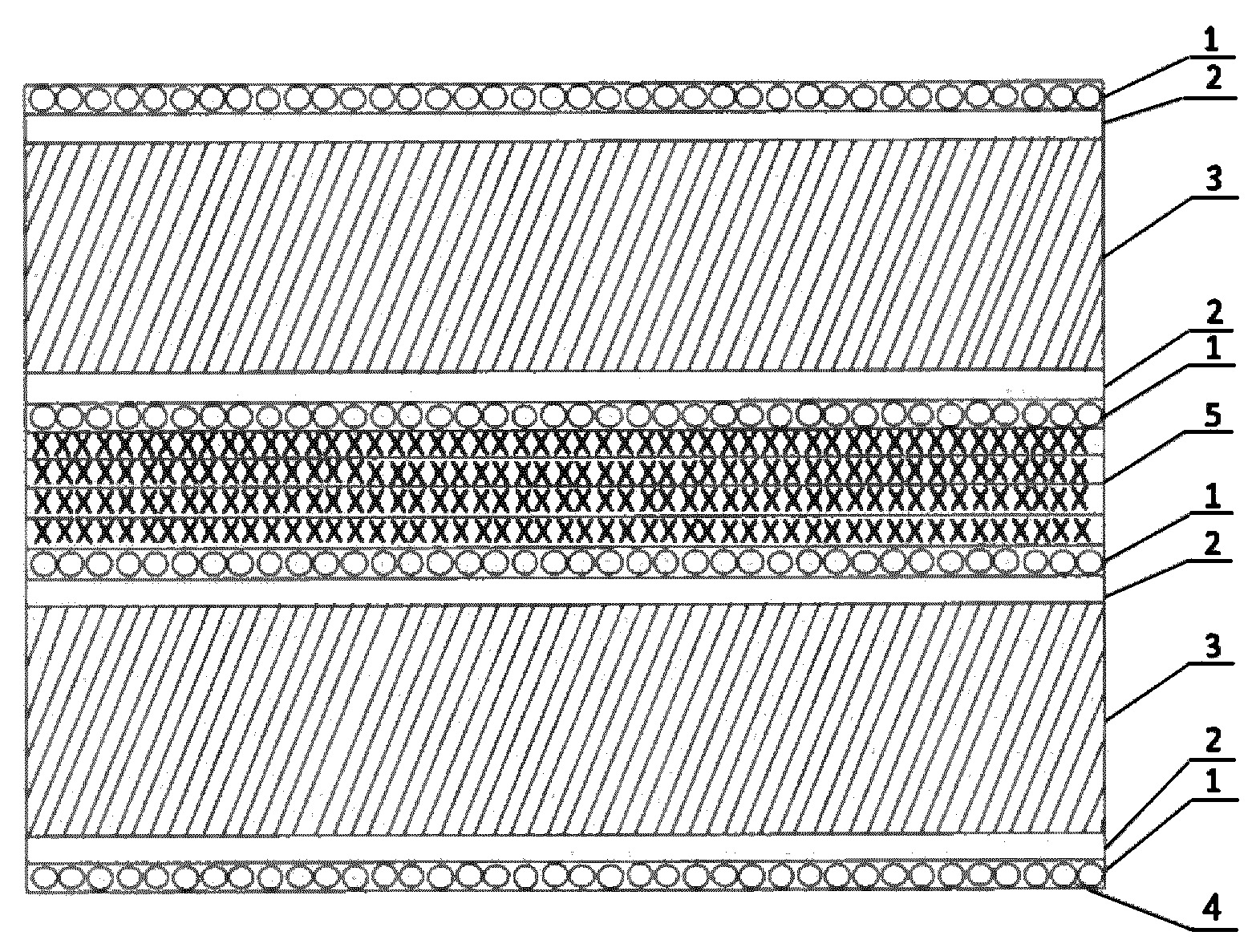

Przedmiotem zgłoszenia jest sposób wytwarzania laminatu magnez-węgiel, w którym wytwarza się warstwy anodowe na arkuszach blachy magnezowej, charakteryzuje się tym, że wytworzone warstwy (2) anodowe o grubości od 5 µm do 20 µm, korzystnie 8 µm na obu powierzchniach arkuszy (3) blachy magnezowej o grubości od 0,25 mm do 0,5 mm, korzystnie 0,3 mm, powleka się mieszaniną samonaprawiającą się i pozostawia się do połączenia adhezyjnego w czasie 24 godzin w temperaturze 23°C, po tym czasie otrzymuje się warstwy (1) samonaprawiające się o grubości od 5 µm do 0,25 mm, korzystnie 35 µm i na jedną z powierzchni warstw (1) samonaprawiających się nakłada się cztery jednakowe, sklejone ze sobą warstwy (5) kompozytu epoksydowo-węglowego o grubości 0,131 mm każda, po czym na warstwy (5) kompozytu epoksydowo-węglowego nakłada się arkusz (3) blachy magnezowej z warstwami (2) anodowymi i warstwami (1) samonaprawiającymi się, a następnie poddaje się nałożone na siebie warstwy procesowi polimeryzacji.
