Hybrydowy zasilacz plazmotronu do prowadzenia reakcji chemicznych

Abstract

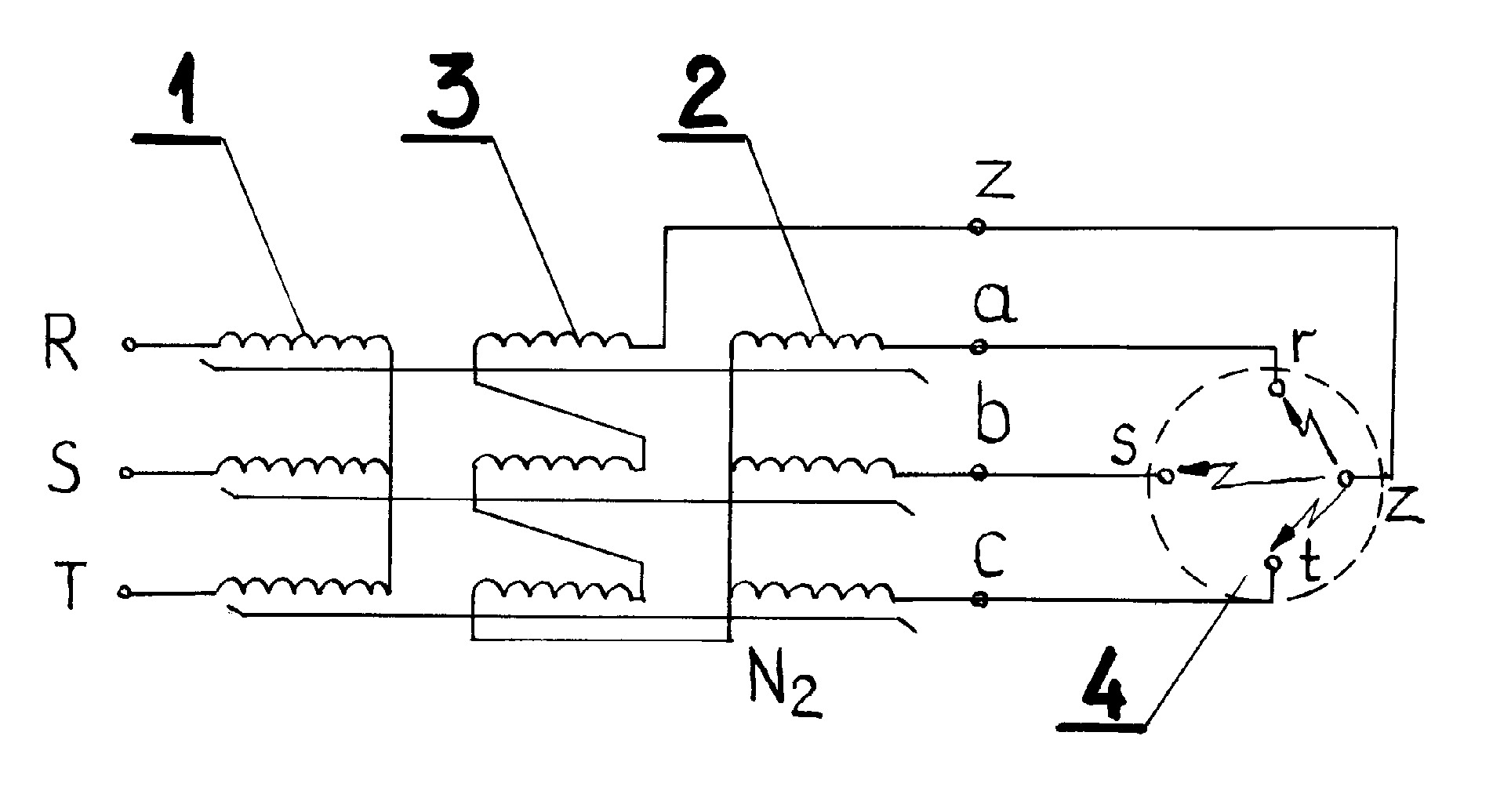

Hybrydowy zasilacz, zwłaszcza do utylizacji toksycznych gazów składa się z trzech jednakowych, jednofazowych transformatorów trójuzwojeniowych z magnetowodami o znacznym stopniu nasycenia, których uzwojenia pierwotne (1) połączone są w gwiazdę i przyłączone do trójfazowej sieci zasilającej. Jedno uzwojenie (2) wtórne połączone jest w gwiazdę i połączone jest z elektrodami roboczymi plazmotronu (4), drugie uzwojenie (3) wtórne połączone jest w otwarty trójkąt i połączone jest z punktem neutralnym (N2) uzwojenia (2) wtórnego i elektrodą zapłonową (Z) plazmotronu (4).
