Sposób kucia półfabrykatu, zwłaszcza do wytwarzania wyrobów płaskich z jednym żebrem o zarysie falistym

Abstract

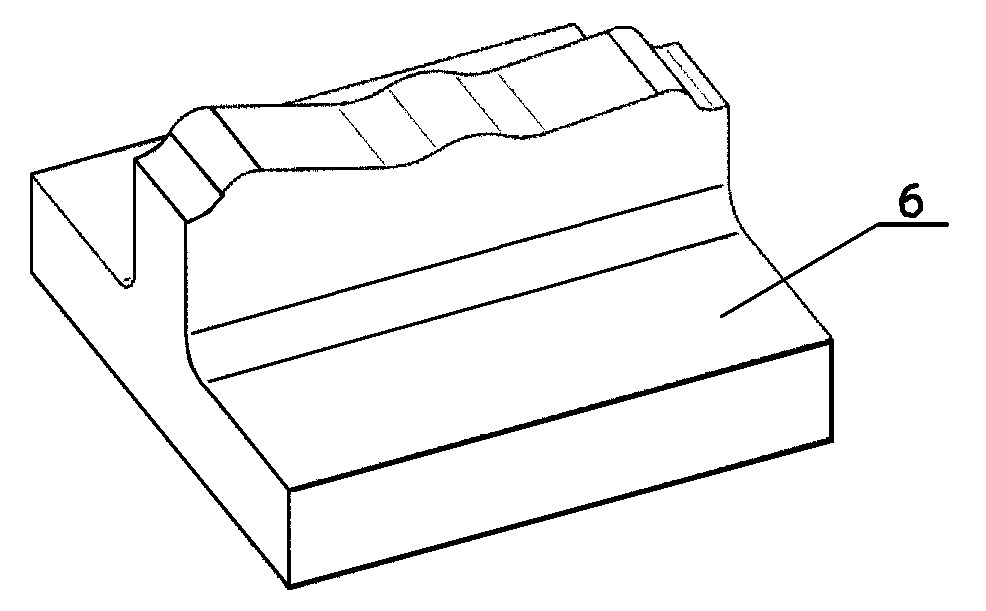

Sposób kucia półfabrykatu, zwłaszcza do wytwarzania wyrobów płaskich z jednym żebrem o zarysie falistym w trójsuwakowej prasie kuźniczej charakteryzuje się tym, że materiał (1) wsadowy w kształcie płaskiej płyty umieszcza się w wykroju zamkniętym na dolnej matrycy (2) pomiędzy bocznymi stemplami (3) i (4) kształtującymi, po czym ściska się przy wykorzystaniu bocznych stempli (3) i (4) kształtujących przez co część materiału (1) wsadowego przemieszcza się do góry wykroju wypełniając przestrzeń ograniczoną ściankami dolnej matrycy (2) oraz bocznych stempli (3) i (4) kształtujących tworząc w środkowej części materiału (1) wsadowego zgrubienie w postaci żebra, a następnie poprzez ruch górnej matrycy (5) w dół kształtuje się zarys falisty żebra do chwili osiągnięcia założonych wymiarów półfabrykatu (6).
