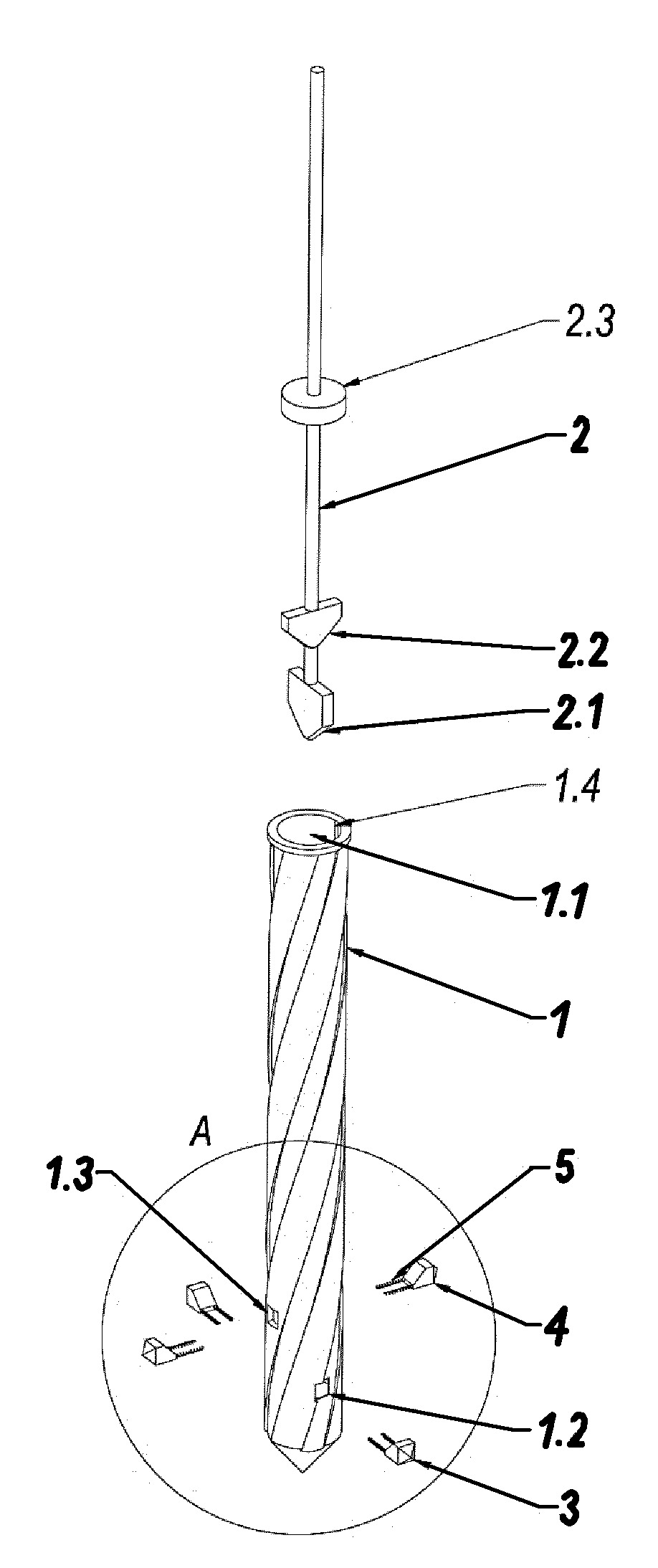

Przedmiotem zgłoszenia jest wiertło z mechanizmem kotwiącym, posiadające część chwytową i część roboczą. Charakteryzuje się ono tym, że w osi wiertła (1) od strony jego części chwytowej znajduje się nieprzelotowy otwór (1.1), z którym skrzyżowany jest prostopadle do niego co najmniej jeden przelotowy otwór (1.2, 1.3), którego końce znajdują się na zewnętrznych walcowych powierzchniach wiertła (1). W nieprzelotowym otworze (1.1) znajduje się tłok (2) z co najmniej jedną powierzchnią klinową (2.1, 2.2) skojarzony z powierzchniami klinowymi znajdującymi się na końcach par listew (3, 4) umieszczonych w przelotowym otworze (1.2, 1.3) wiertła (1), po przeciwnych stronach nieprzelotowego otworu (1.1). Końce listew (3, 4) połączone są ze sobą za pomocą sprężyny (5) tudzież koniec każdej z listew (3, 4) od strony zewnętrznej powierzchni wiertła (1) posiada zaostrzony koniec.
Additional information
Application date
2022-05-27
WUP publication date
2026-02-16
Exclusive right number
Pat.248935
Ciecieląg, K., & Nowicki, M. (2022). Wiertło z mechanizmem kotwiącym. https://hdl.handle.net/20.500.14629/18785
