Układ pomiaru temperatury tłoka w silniku spalinowym

Alternative title
System for continually transmitting signals from temperature sensing elements to a measuring intrument
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
1997
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.322260
Abstract PL

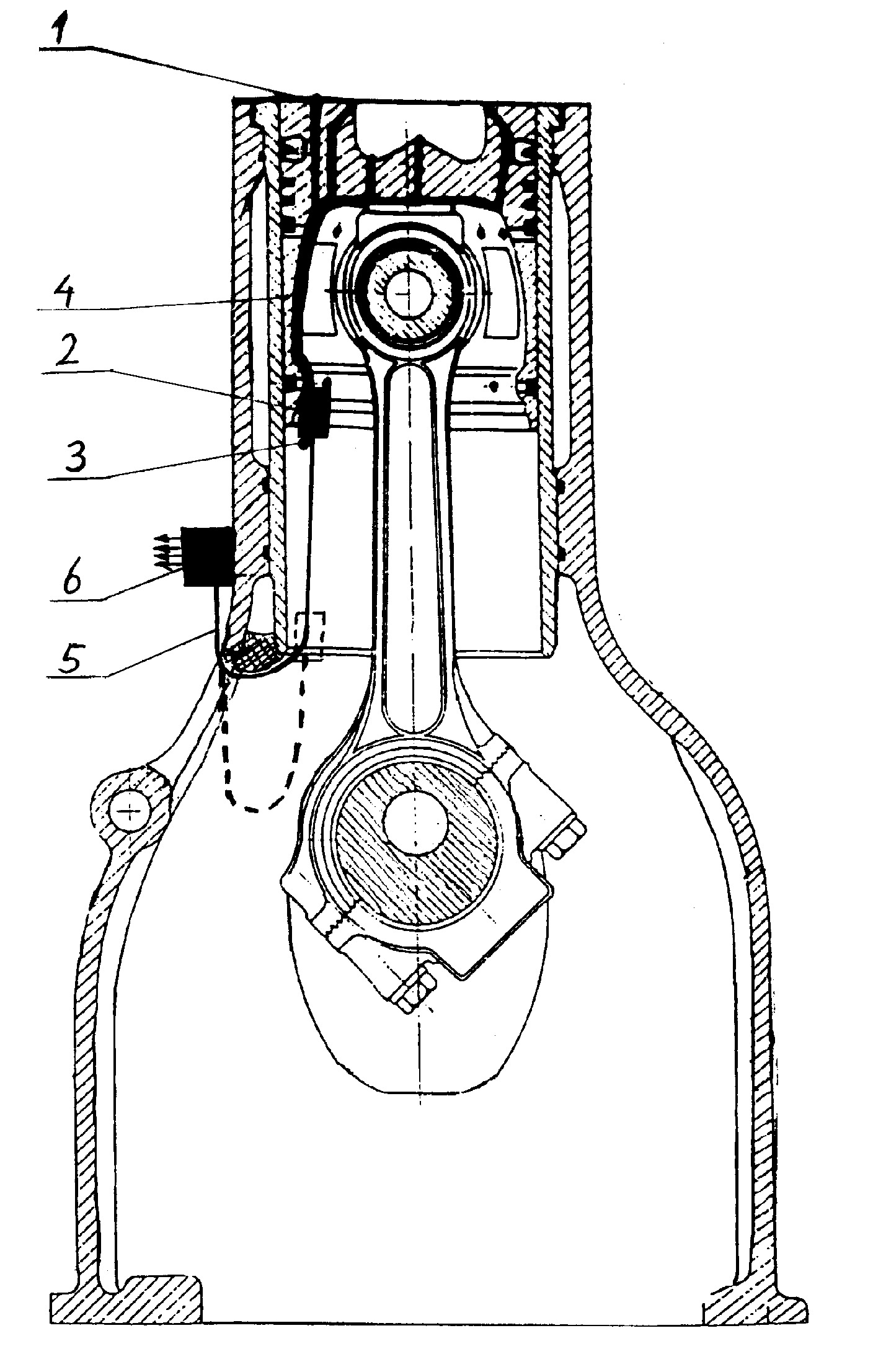

Przedmiotem wynalazku jest układ ciągłej transmisji sygnałów od czujników pomiarowych temperatury zamontowanych, zwłaszcza na powierzchni tłoków silników spalinowych do urządzenia pomiarowego. Sygnały z kilku termopar (1) przekazywane są poprzez przewody metaliczne do gniazda (2) wielostykowego z zainstalowanym termistorem (3), zamocowanego na dolnej krawędzi płaszcza tłoka (4), a dalej poprzez luźno zwisającą elastyczną taśmę (5) wieloprzewodową, której końce są równoległe do kierunku ruchu tłoka, przy czym jeden koniec zamocowany jest w gnieździe (2) związanym z płaszczem tłoka (4), a drugi koniec z gniazdem (6) zamocowanym na zewnętrznej powierzchni korpusu silnika, z którego poprzez przewody metaliczne przekazywany jest do urządzenia pomiarowego.
Date of filing with the Polish Patent Office or with the competent office abroad
1997-09-22
Date of publication in ‘WUP’ or equivalent foreign bulletin
2002-09-30
Exclusive right number
Pat.184255
Gardyński, L., & Weroński, A. (1997). Układ pomiaru temperatury tłoka w silniku spalinowym. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17422
