Sposób kształtowania wyrobów drążonych metodą przepychania obrotowego

Abstract

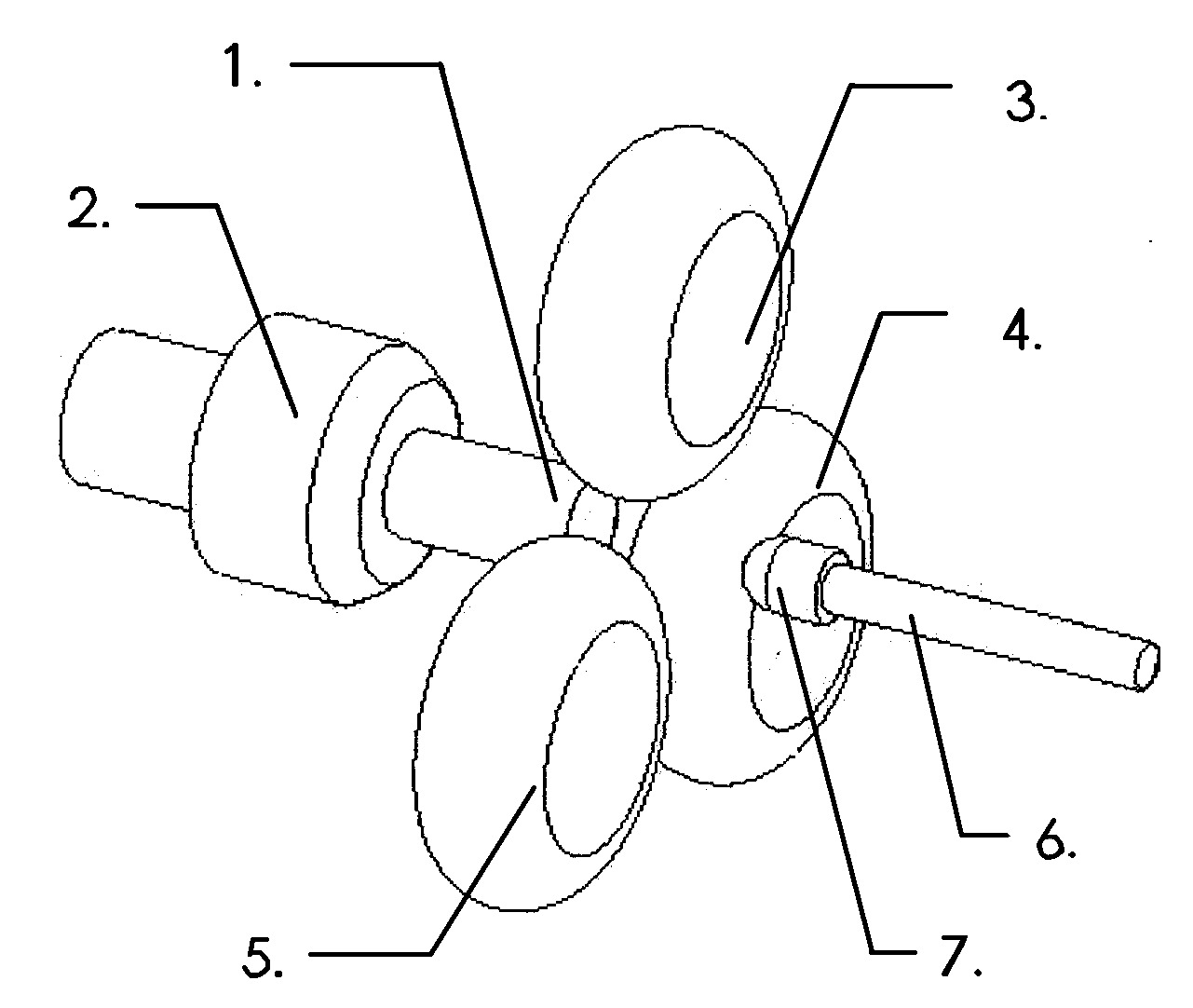

Sposób przepychania obrotowego wyrobów drążonych, zwłaszcza osi i wałków drążonych polega na tym, że półfabrykat (1) w postaci odcinka rury lub pręta umieszcza się w głowicy obrotowej popychacza (2). Następnie uruchamia się ruch obrotowy rolek (3), (4) i (5) roboczych w tym samym kierunku, oraz ruch posuwisty popychacza (2) w kierunku przestrzeni roboczej pomiędzy rolkami (3), (4) i (5) roboczymi. W wyniku ruchu posuwisto - zwrotnego rolek (3), (4) i (5) roboczych w kierunku do osi wyrobu kształtowanego następuje zbliżanie się i oddalanie rolek (3), (4), (5) roboczych, co pozwala na kształtowanie kolejnych stopni uzyskiwanego w ten sposób wyrobu. Wprowadzony, po przeciwnej stronie do popychacza (2), ruchomy trzpień (6) obrotowy, który umożliwia dodatkowe kalibrowanie powierzchni wewnętrznej kształtowanego wyrobu drążonego oraz, po wprowadzeniu dodatkowego kołnierza (7), ogranicza poosiowe płynięcie materiału, umożliwiając uzyskiwanie kształtowych zakończeń wyrobu lub zgrubień. Ruch obrotowy rolek (3), (4), (5) roboczych powoduje, że półfabrykat (1) zaczyna się obracać wokół swojej osi, w tym czasie wzajemna korelacja ruchu posuwistego popychacza (2), ruchomego trzpienia (6) obrotowego z kołnierzem (7), lub bez jego udziału, oraz względny promieniowy przesuw rolek (3), (4), (5) roboczych kształtuje na powierzchni półfabrykatu (1) zarys finalny.
