Podgrzewacz reduktora gazu, zwłaszcza do silników spalinowych

Abstract

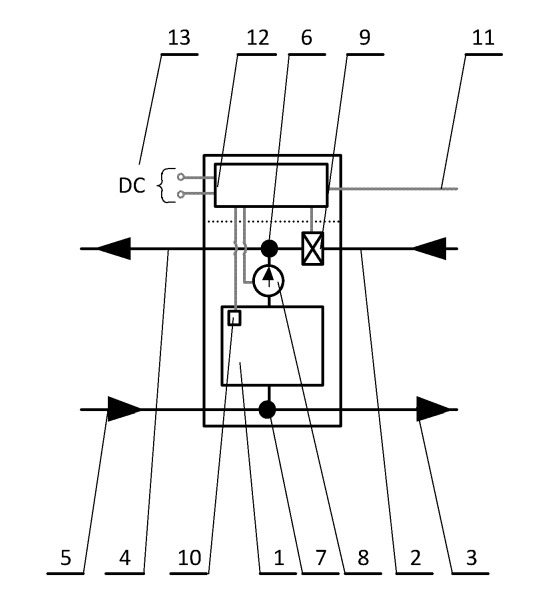

Podgrzewacz zwłaszcza do silników spalinowych, posiadający wlot (5) cieczy roboczej z parownika połączony z pierwszym rozgałęzieniem trójnika wylotu (7). Drugie rozgałęzienie połączone jest z wlotem (3) cieczy roboczej do silnika. Trzecie rozgałęzienie trójnika wylotu (7) połączone jest z pompą (8) cieczy roboczej, która połączona jest z pierwszym rozgałęzieniem trójnika dolotu (6). Drugie rozgałęzienie trójnika dolotu (6) połączone jest z wlotem (4) cieczy roboczej do parownika. Trzecie rozgałęzienie trójnika dolotu (6) połączone jest poprzez zawór cieczy (9) zasilającej z wlotem (2) cieczy roboczej z silnika. W silniku znajduje się pierwszy czujnik temperatury (11) cieczy roboczej, który podłączony jest przewodem sterującym do jednostki sterującej (12). Jednostka sterująca (12) połączona jest przewodem sterującym z pompą (8) cieczy roboczej oraz zaworem (9) cieczy roboczej. Pomiędzy trzecim rozgałęzieniem trójnika wylotu (7) a pompą (8) cieczy roboczej podłączony jest akumulator (1) energii cieplnej. W akumulatorze (1) energii cieplnej znajduje się drugi czujnik temperatury (10) podłączony przewodem sterującym z jednostką sterującą (12).
