Narzędzie klinowe do walcowania odkuwek

Alternative title
Wedge tool for rolling forgings
Type
Patent
Subtype
Invention
Authors/Creators
;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2021
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.439544
Abstract PL

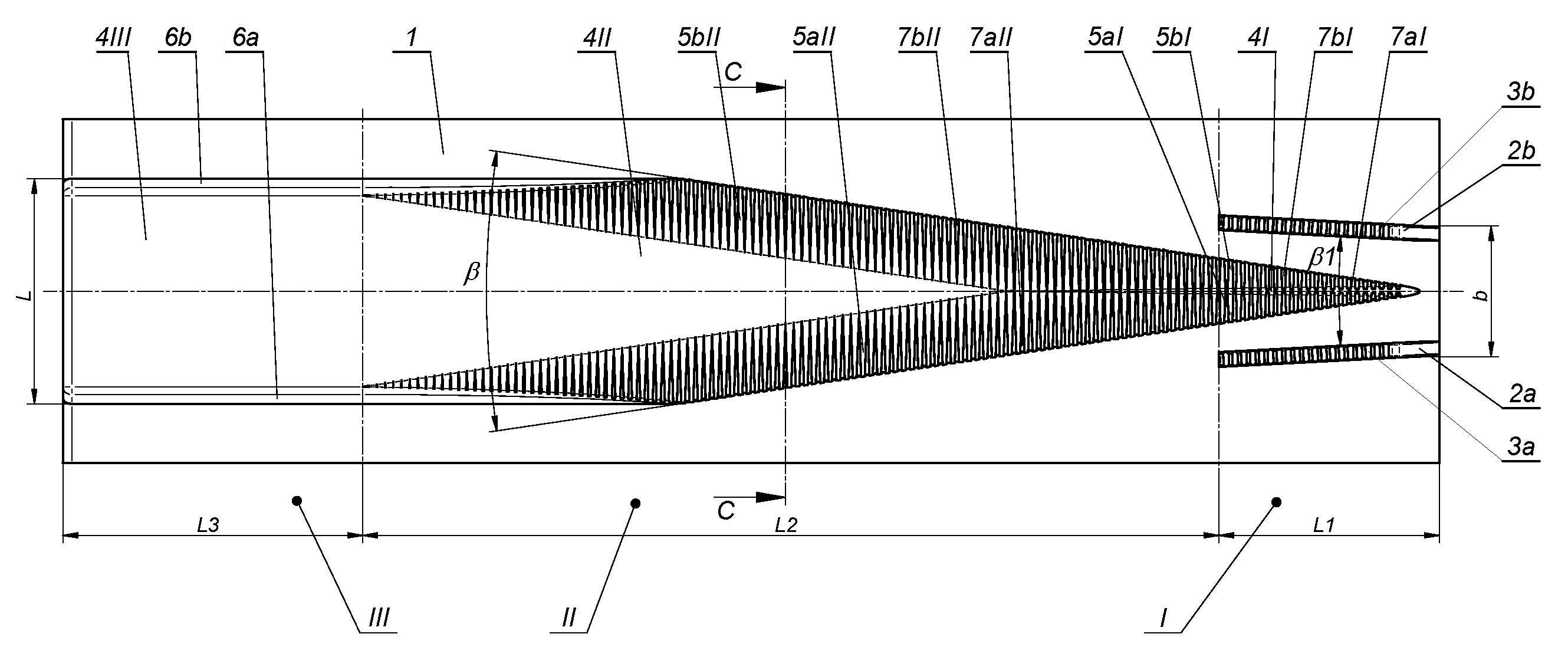

Narzędzie klinowe do walcowania odkuwek, posiadające kształt płaskiej płyty (1), na której w strefie wcinania (I) znajduje się występ klinowy (4I), w strefie kształtowania (II) znajduje się występ klinowy (4II), a w strefie kalibrowania (III) znajduje się występ klinowy (4III) i składające się ze strefy wcinania (I), strefy kształtowania (II) oraz strefy kalibrowania (III), charakteryzuje się tym, że w strefie wcinania (I) na powierzchni płaskiej płyty (I) znajdują się dwa symetrycznie rozmieszczone względem osi narzędzia występy prowadzące (2a) i (2b), na których powierzchniach górnych znajdują się nacięcia (3a) i (3b) w kształcie symetrycznie rozmieszczonych rowków, przy czym występy prowadzące (2a) i (2b) pochylone są pod kątem (β1) w kierunku części centralnej narzędzia, zaś wysokość występów prowadzących (2a) i (2b) jest mniejsza od wysokości występu klinowego (4I), (4II), (4III), natomiast głębokość nacięć (3a) i (3b), znajdujących się na powierzchniach występów prowadzących (2a) i (2b) jest mniejsza od wysokości występów prowadzących (2a) i (2b), a centralnie w strefie wcinania (I) pomiędzy dwoma występami prowadzącymi (2a) i (2b) znajduje się występ klinowy (4I) w kształcie trójkąta równoramiennego, który jest pochylony pod kątem rozwarcia klina (β) większym od kąta (β1) pochylenia występów prowadzących (2a) i (2b), zaś powierzchnie boczne (5aI) i (5bI) występu klinowego (4I) są wypukłe i styczne do powierzchni płaskiej występu klinowego (4I), zaś zarys powierzchni bocznych (5aI) i (5bI) występu klinowego (4I) w przekroju normalnym ma kształt łuku o promieniu stycznym do powierzchni płaskiej występu klinowego (4I).
Date of filing with the Polish Patent Office or with the competent office abroad
2021-11-17
Date of publication in ‘WUP’ or equivalent foreign bulletin
2025-05-19
Exclusive right number
Pat.247152
Statistics
3Views
32Downloads
Pater, Z., Tomczak, J., & Bulzak, T. (2021). Narzędzie klinowe do walcowania odkuwek. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18553
