Sposób i urządzenie do badania odkształceń gleby pod obciążeniem

Alternative title
Method and the device for testing deformation of soil under load
Type
Patent
Subtype
Invention
Authors/Creators
;;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2015
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.411761
Abstract PL

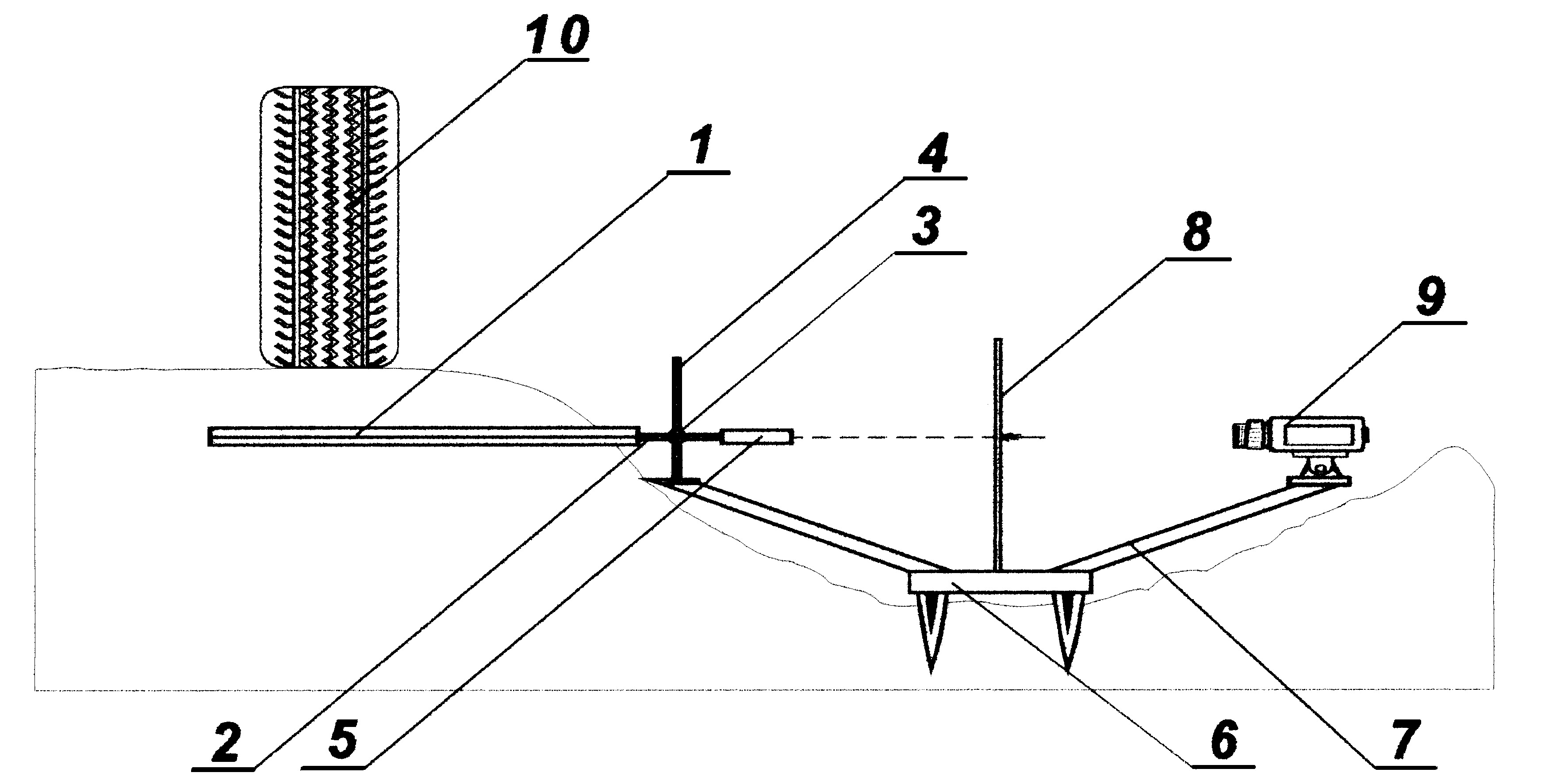

Sposób badania odkształceń w glebie polega na tym, że w badanej glebie umieszcza się sondę (1) odkształcenia połączoną z projektorem (5) laserowym za pośrednictwem ramienia (2) podpartego w łożysku (3) sferycznym. Następnie montuje się ekran (8) półprzeźroczysty oraz kamerę (9) video w ten sposób, że kamera (9) video rejestruje ruch plamki światła laserowego wywołany odkształceniami gleby. Włącza się zasilanie projektora (5) laserowego oraz uruchamia się kamerę (9) video, po czym przemieszcza się element (10) jezdny po nawierzchni badanej gleby i rejestruje się obraz na ekranie (8) półprzeźroczystym aż do momentu, gdy element (10) jezdny zjedzie z nawierzchni gleby badanej. Urządzenie do badania odkształceń w glebie pod obciążeniem od elementów jezdnych składa się z podpory (4), przymocowanej do podstawy (6), wspornika (7) przymocowanego do podstawy (6), ekranu (8) półprzeźroczystego oraz kamery (9) video, które są przymocowane do wspornika (7). Na podporze (4) zamocowane jest przesuwnie łożysko (3) sferyczne, w którym podparte jest ramię (2). Do jednego końca ramienia (2) przymocowana jest rozłącznie sonda (1) odkształcenia gleby zaś na drugim końcu ramienia (2) przymocowany jest projektor (5) laserowy.
