Interaktywny model 3D budynku bramy miejskiej

Alternative title
Interactive 3D model of the city gate building
Type
Patent
Subtype
Invention
Authors/Creators
;;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2020
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.435296
Abstract PL

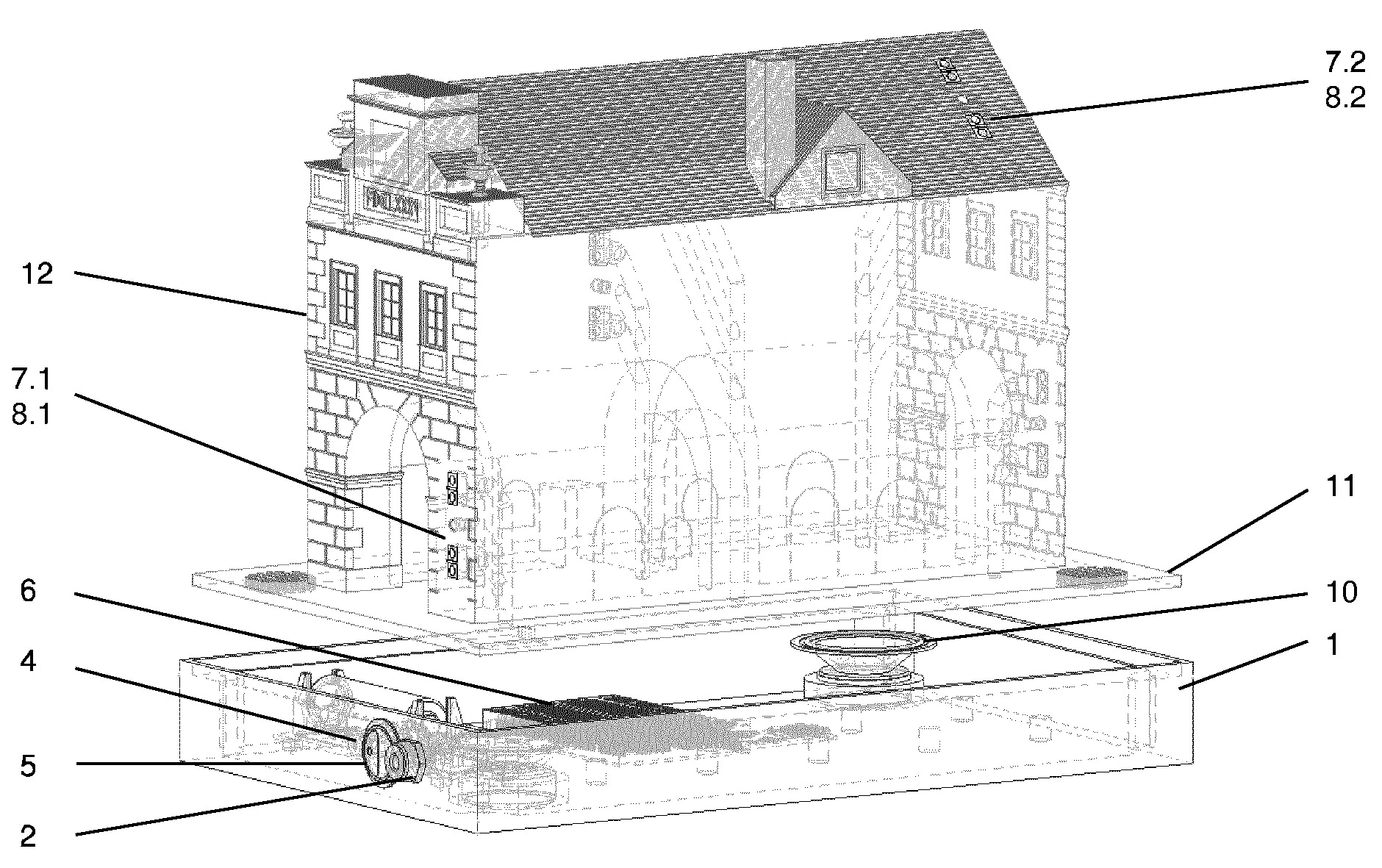

Przedmiotem wynalazku jest interaktywny model 3D budynku bramy miejskiej, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego, który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio, który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku bramy miejskiej (12). Każdy z modułów zbliżeniowych (7.1, 7.2)  w orientacji pionowej składa się z dwóch czujników zbliżeniowych ułożonych w orientacji pionowej i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. Nadajnik pierwszego czujnika znajduje się od strony odbiornika drugiego czujnika a pomiędzy nimi znajduje się dioda sygnalizacyjna (8.1). Na ścianie po prawej stronie budynku bramy od frontu znajduje się pierwszy moduł zbliżeniowy (7.1), na tylnej części prawej połaci dachu patrząc od strony frontowej znajduje się drugi moduł zbliżeniowy (7.2). Na ścianie po lewej stronie budynku bramy od strony tylnej znajduje się trzeci moduł zbliżeniowy. Na prawej ścianie od strony tylnej znajduje się czwarty moduł zbliżeniowy. Na prawej połaci dachu od strony tylnej znajduje się piąty moduł zbliżeniowy.
Date of filing with the Polish Patent Office or with the competent office abroad
2020-09-15
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-11-15
Exclusive right number
Pat.239218
Statistics
1Views
30Downloads
Montusiewicz, J., Barszcz, M., Dziedzic, K., Korga, S., & Zientarski, T. (2020). Interaktywny model 3D budynku bramy miejskiej. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18062
