Łopata wirnika o zmiennym kącie skręcenia

Abstract

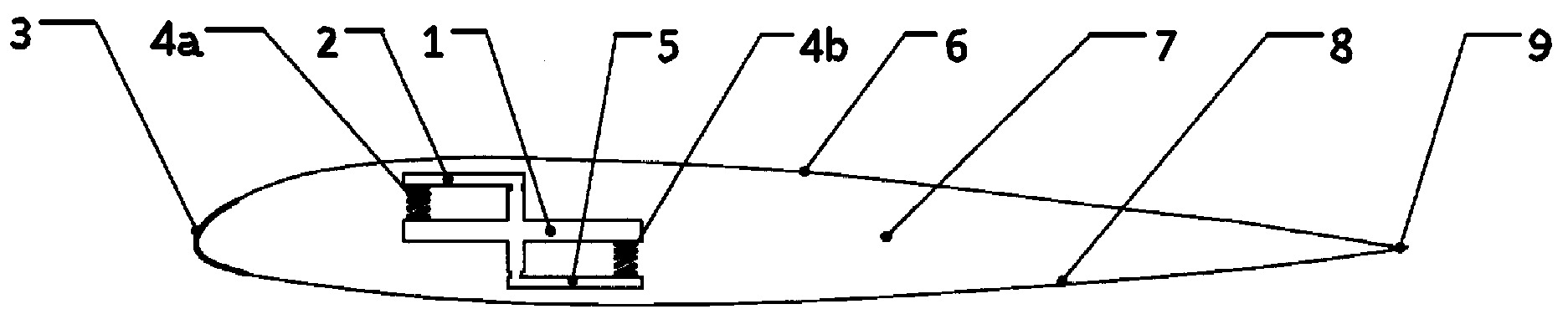

Łopata wirnika o zmiennym kącie skręcenia, posiadająca dźwigar, wypełnienie i elementy z materiału z pamięcią kształtu charakteryzuje się tym, że wewnątrz łopaty znajduje się dźwigar (1) składający się z belki pionowej oraz połączonej z nią w jej środkowej części belki poziomej. Z górnym końcem belki pionowej połączony jest połączeniem odkształcalnym koniec poprzeczki górnej (2) skierowany ku krawędzi natarcia (3). Pomiędzy końcem belki poziomej a wolnym końcem poprzeczki górnej (2) znajduje się element (4a) wykonany z materiału z pamięcią kształtu, a z dolnym końcem belki pionowej połączony jest połączeniem odkształcalno - uchylnym koniec poprzeczki dolnej (5) skierowany ku krawędzi natarcia (3). Pomiędzy końcem belki poziomej a wolnym końcem poprzeczki dolnej (5) znajduje się element (4b) wykonany z materiału z pamięcią kształtu.
