Urządzenie i sposób do określania niejednorodności umocnienia warstwy wierzchniej, zwłaszcza elementów maszyn

Abstract

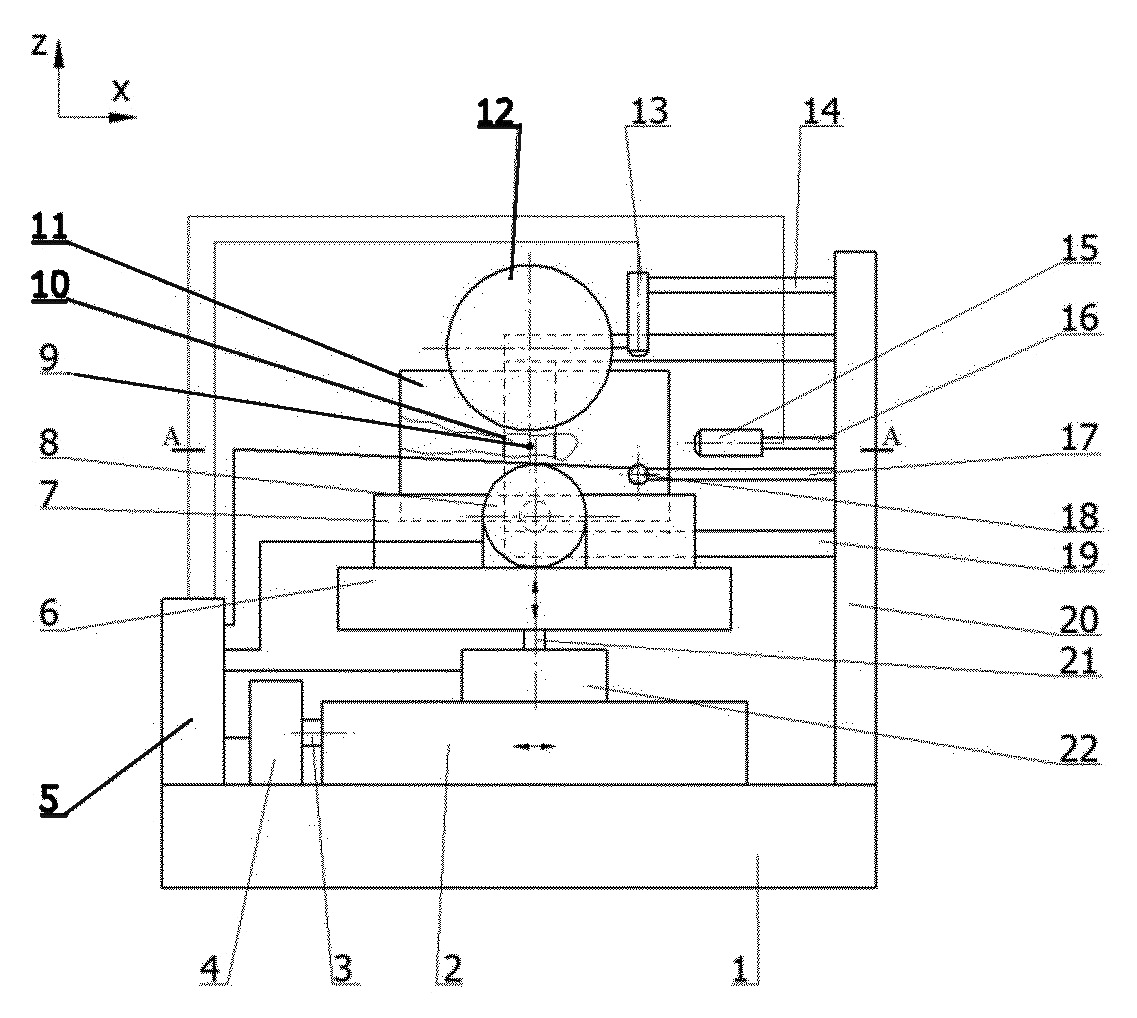

Przedmiotem zgłoszenia jest urządzenie i sposób do określania niejednorodności umocnienia warstwy wierzchniej, zwłaszcza elementów maszyn. Celem zgłoszenia jest nieniszczące określanie niejednorodności umocnienia warstwy wierzchniej, zwłaszcza elementów maszyn. Urządzenie posiada źródło pozytonów (9), znajdujące się w kopercie (10) źródła pozytonów (9). Kopertę (10) źródła pozytonów (9) wprowadza się do szczeliny między dwiema jednakowymi próbkami (11) i za pomocą dwóch detektorów (12) promieniowania anihilacyjnego, znajdujących się po obydwu stronach próbek (11), rejestruje się promieniowanie anihilacyjne, którego analiza pozwala określić widmo czasów życia pozytonów. Następnie próbki (11) przemieszcza się w płaszczyźnie równoległej do badanych powierzchni próbek w kierunku poziomym lub pionowym, albo w kierunku poziomym i pionowym jednocześnie, w kolejne położenia o znanych współrzędnych, rejestrując w każdym z tych położeń widma czasów życia pozytonów. W oparciu o widma czasów życia pozytonów wyznacza się wartości czasów życia pozytonów oraz natężenia poszczególnych składowych widm, a na podstawie rozbieżności między wartościami tych parametrów określa się niejednorodność umocnienia warstwy wierzchniej. Na czas przemieszczania próbek (11) względem źródła pozytonów (9) próbki (11) odsuwa się od źródła pozytonów (9) w celu zwiększenia grubości szczelin między badanymi powierzchniami próbek (11) a kopertą (10) źródła pozytonów (9). Urządzenie posiada moduł (5) sterujący, który umożliwia pracę urządzenia w sposób automatyczny.
