Urządzenie do badania korozji zmęczeniowej materiałów metalicznych

Abstract

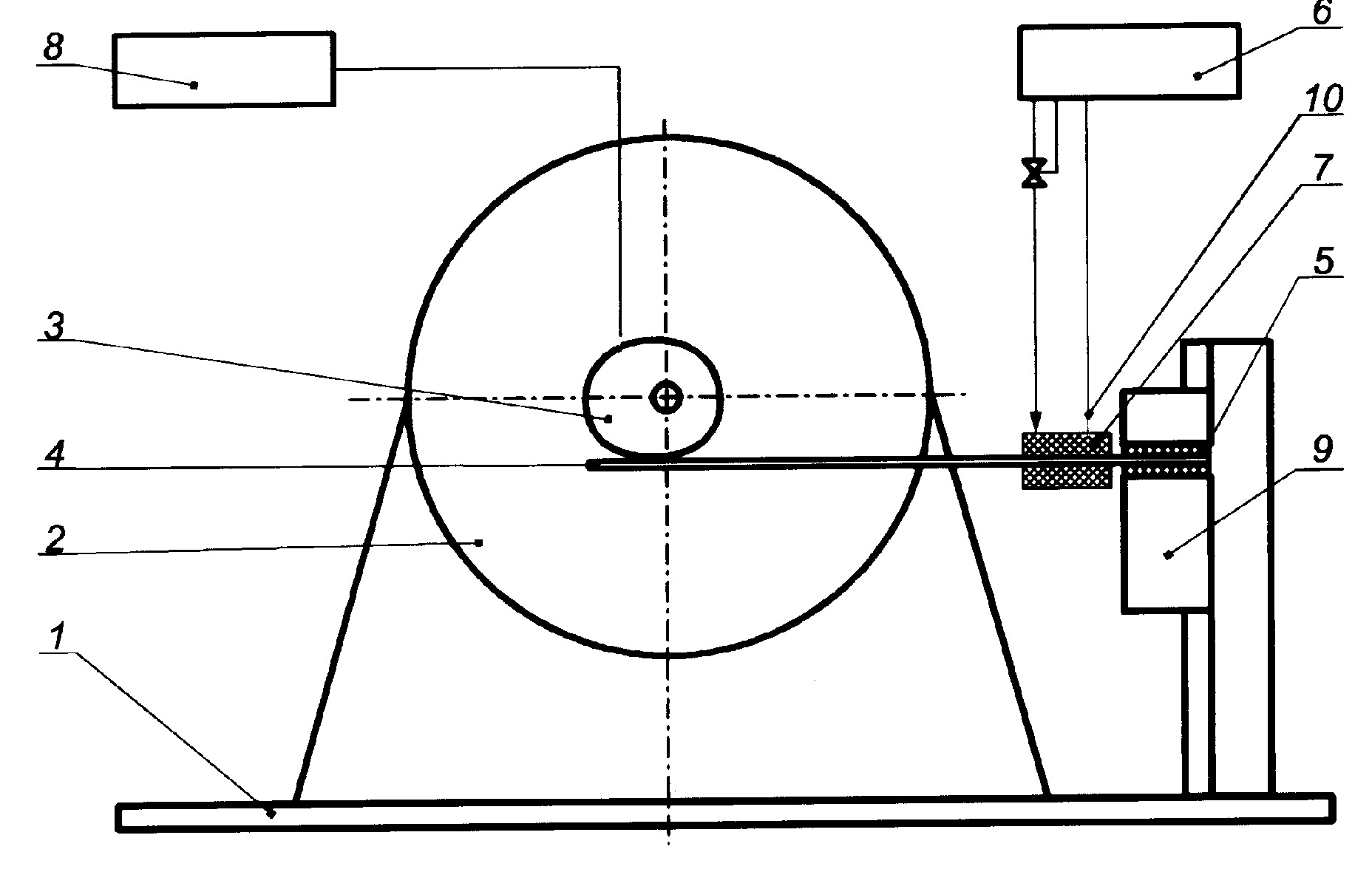

Urządzenie do badań korozji zmęczeniowej materiałów metalicznych składa się z podstawy (1), na której zamocowany jest silnik (2) napędowy, na osi którego znajduje się krzywka (3), korzystnie wykonana z teflonu, która wymusza cykliczne odkształcanie próbki (4), zamocowanej w przesuwnym uchwycie (9), posiadającym szczęki chwytowe (5), wykonane z materiału izolacyjnego, przy czym środowisko korozyjne podawane jest poprzez układ (6) kropelkowego podawania na porowatą otulinę (7), umieszczoną w rejonie maksymalnych naprężeń gnących w próbce (4), zaś wilgotność otuliny (7) mierzona jest elementem (10) pomiarowym i regulowana jest ilością podawanego środowiska, natomiast ilość cykli zmęczeniowych zliczana jest za pomocą licznika (8).
