Rdzeń kształtujący do głowicy wytłaczarskiej

Abstract

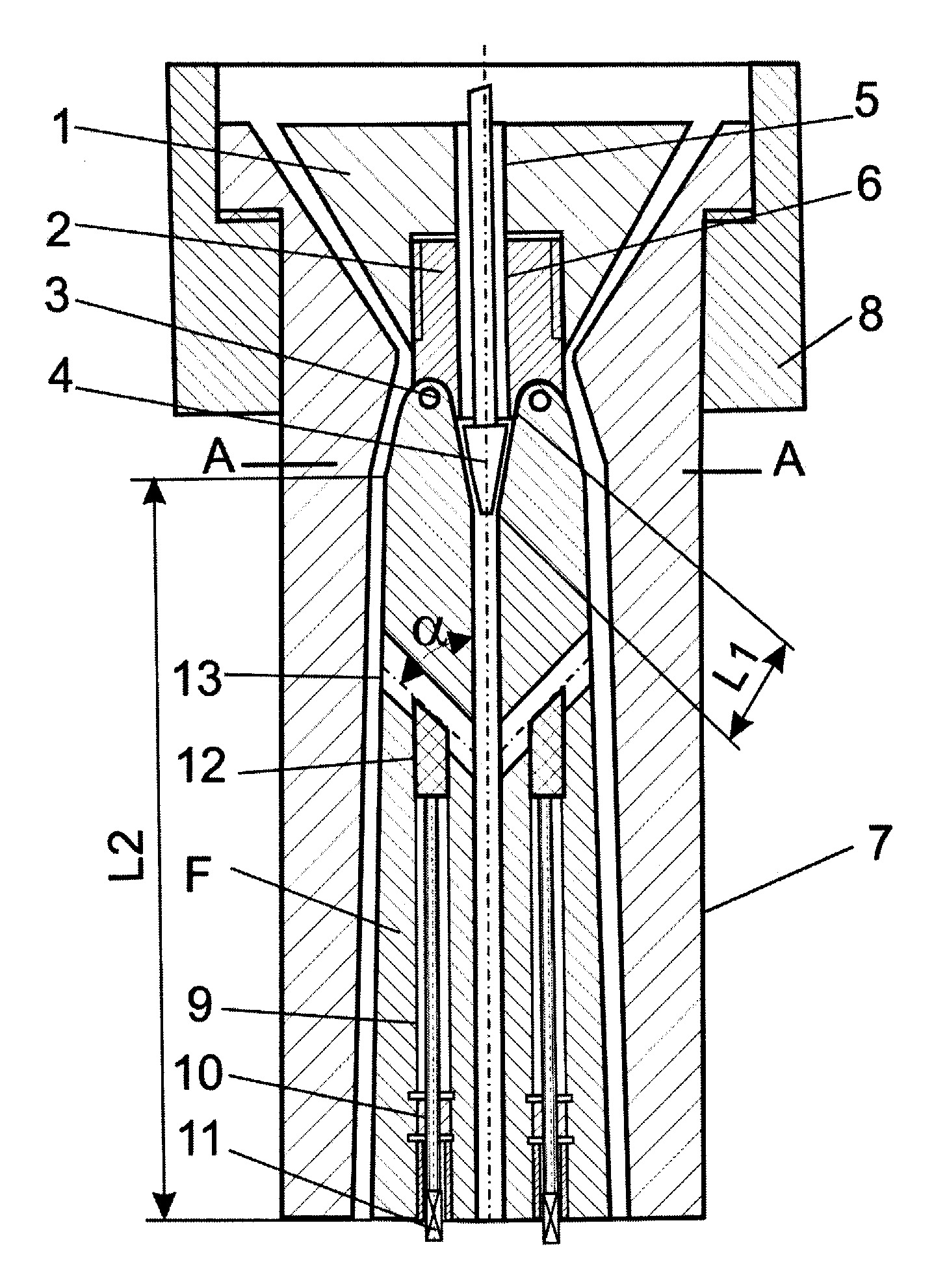

Rdzeń kształtujący do głowicy wytłaczarskiej, przeznaczonej do wyrobów wytłaczanych z tworzywa polimerowego, składa się z elementu (1) w kształcie stożka ściętego, mającego wydrążony otwór gwintowany, w którym zamocowany jest łącznik (2) w kształcie walca, mający gniazda (3) mocujące przegubów. Do gniazd (3), mocujących przeguby, zamocowane są elementy (F) formujące, które opierają się swoimi powierzchniami wewnętrznymi na powierzchniach zewnętrznych stożkowych elementu (4) ustalającego, umieszczonego suwliwie w kanałach (5, 6) walcowych elementu (1) oraz łącznika (2). Elementy (F) formujące są umieszczone w tulei (7) i posiadają na powierzchni zewnętrznej o długości (L1) kształt stożka o zwiększającej się średnicy, natomiast na długości (L2) kształt wycinka walca lub stożka o zwiększającej się średnicy w kierunku końca tulei (7). Tuleja (7) jest zamocowana do korpusu (8) głowicy wytłaczarskiej. Na końcu elementów (F) formujących, od strony wylotu tulei (7), znajduje się kanał (9) z umieszczoną w nim nakrętką (10) gwintową wraz ze śruba, (11) regulacyjną zakończoną elementem (12) w kształcie kryzy, zamykającej kanał (13) kształtowy wykonany w korpusie elementu (F) formującego.
