Platforma załadowczo-wyładowcza

Alternative title
Loading and unloading platform
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2016
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.417643
Abstract PL

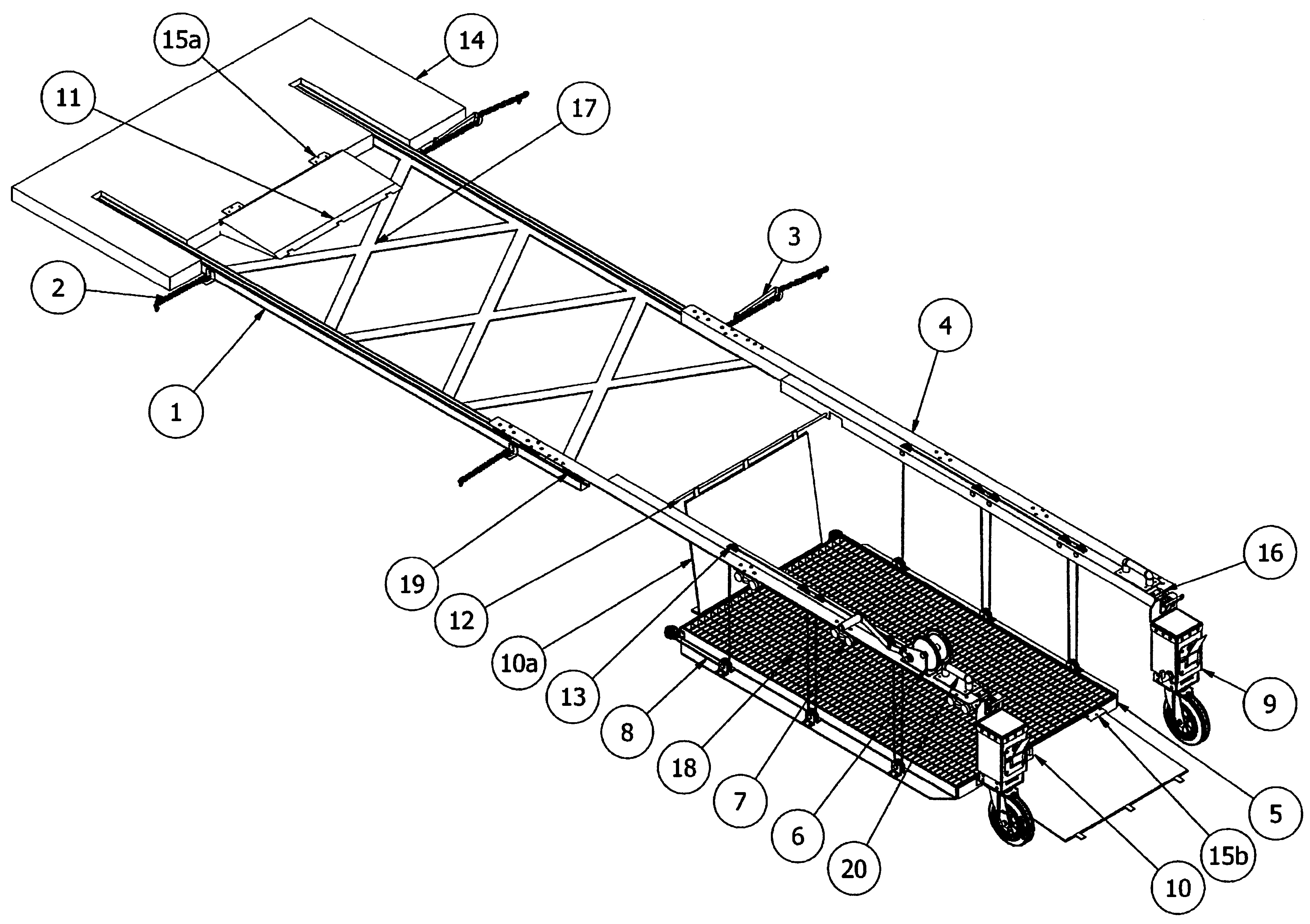

Do ramy nośnej (4) za pomocą bloczków (13) z liną (8) nawiniętą na wciągarkę linową (6) zamocowana jest platforma załadowcza, składająca się z ramy podestu (5) i kraty pomostowej (18), do której po jednej stronie zamontowany jest za pomocą zawiasów (15b) pierwszy element najazdowy (10) od strony podpór jezdnych (9) i od drugiej strony zamocowany jest drugi element najazdowy (10a). Pomiędzy ramionami ramy nośnej (4) od nielicowanej strony znajduje się zamontowany poprzecznie pręt pozycjonujący (12), o który oparty jest koniec drugiego elementu najazdowego (10a). Do ramy nośnej (4), po obu jej stronach, zamocowane są wózki z rolkami (7), które zamontowane są suwliwie w profilach prowadzących (1), przy czym w końcowych częściach ramy nośnej (4) od strony profili prowadzących (1) i końcowych częściach profili prowadzących (1) od strony ramy nośnej (4), zamontowane są klocki blokujące (19). Profile prowadzące (1) zamontowane są do podłogi pojazdu, oraz pomiędzy profilami prowadzącymi (1) zamontowany jest element wzmacniający (17).
Date of filing with the Polish Patent Office or with the competent office abroad
2016-06-21
Date of publication in ‘WUP’ or equivalent foreign bulletin
2018-08-31
Exclusive right number
Pat.229633
Statistics
3Views
16Downloads
Wawer, K., & Droździel, P. (2016). Platforma załadowczo-wyładowcza. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17242
