Interaktywny model 3D budynku katedry

Abstract

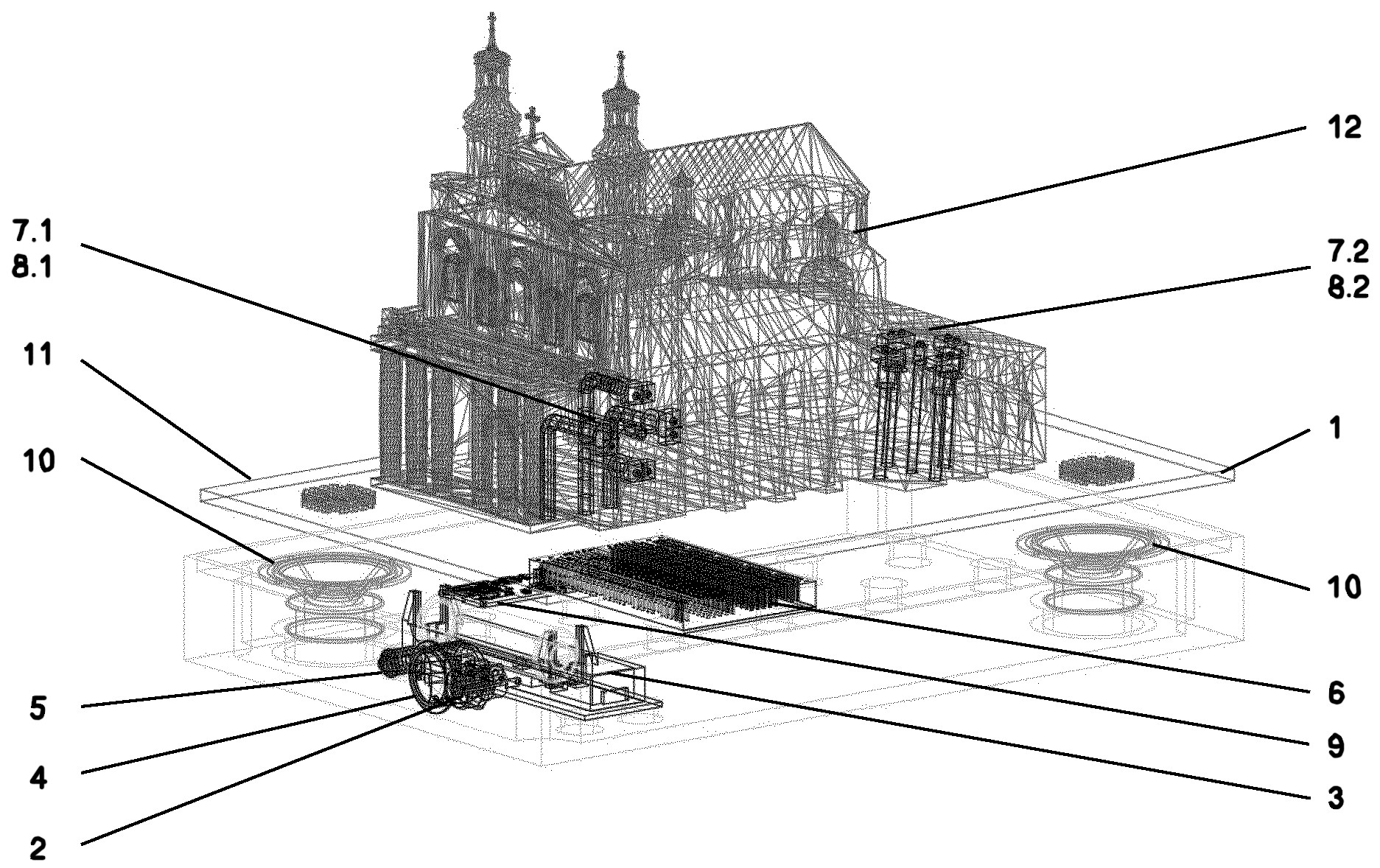

Przedmiotem zgłoszenia jest interaktywny model 3D budynku posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego (3), który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio (9), który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku katedry (12). Każdy z modułów zbliżeniowych (7.1, 7.2) składa się z dwóch czujników zbliżeniowych ułożonych w orientacji poziomej, ale każdy z tych czujników ma orientację pionową oraz dwóch czujników zbliżeniowych znajdujących się w orientacji pionowej, ale każdy z tych czujników ma orientację poziomą i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. W parze czujników w orientacji poziomej odbiornik czujnika pierwszego znajduje się na górze a odbiornik czujnika drugiego znajduje się na dole, a w parze czujników w orientacji pionowej odbiornik czujnika trzeciego znajduje się po prawej stronie, a odbiornik czujnika czwartego znajduje się po lewej stronie. Na prawej ścianie katedry na wysokości balkonu znajduje się pierwszy moduł zbliżeniowy (7.1), po prawej stronie na dachu sali akustycznej od strony frontowej znajduje się drugi moduł zbliżeniowy (7.2). Na ścianie sali akustycznej od strony tylnej znajduje się trzeci moduł zbliżeniowy, na prawej ścianie kaplicy od strony tylnej znajduje się czwarty moduł zbliżeniowy. Na prawej ścianie nawy bocznej od strony tylnej znajduje się piąty moduł zbliżeniowy.
