Wiatrak reklamowy z obracanymi tablicami

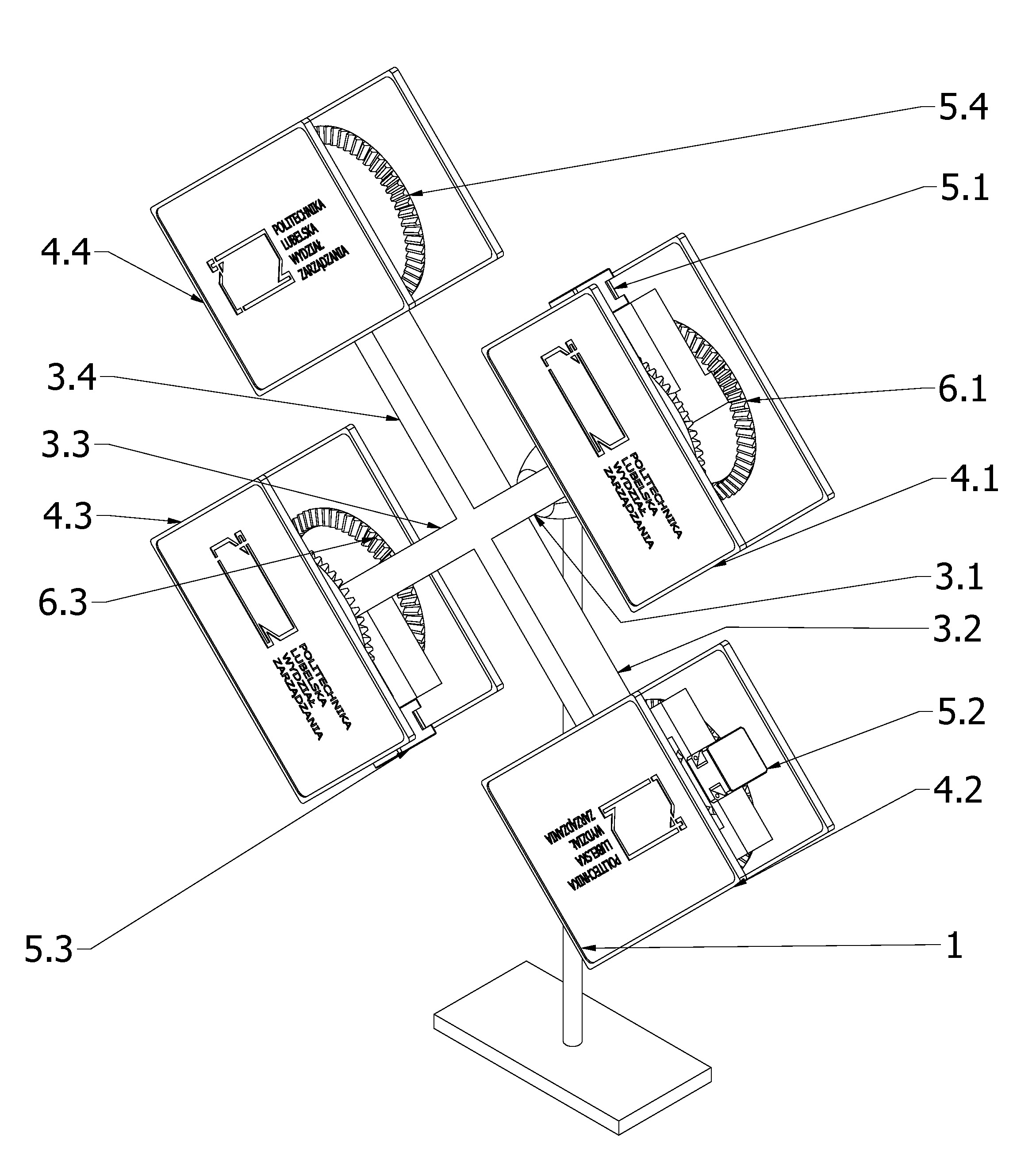

Przedmiotem zgłoszenia jest wiatrak reklamowy z obracanymi tablicami, zamocowany na słupie (1), do którego zamocowany jest silnik elektryczny. Charakteryzuje się on tym, że na wale silnika elektrycznego (2), o osi ułożonej prostopadle do osi słupa (1) zamocowane są pierwszymi końcami ramiona (3.1, 3.2, 3.3, 3.4). Oś każdego z ramion (3.1, 3.2, 3.3, 3.4) ułożona jest prostopadle do osi silnika elektrycznego (2). W drugiej końcowej części każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowana jest obrotowo, za pomocą osi i tulei tablica reklamowa (4.1, 4.2, 4.3, 4.4), o osi obrotu ułożonej równolegle do osi pierwszego silnika elektrycznego (2). Do każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowany jest osobny drugi silnik elektryczny (5.1, 5.2, 5.3, 5.4), którego wał poprzez przekładnię (6.1, 6.3) zębatą, kątową połączony jest z tuleją tablicy reklamowej (4.1, 4.2, 4.3, 4.4), przy czym tuleja osadzona jest na osi.

Date of filing with the Polish Patent Office or with the competent office abroad

2023-10-27

Date of publication in ‘WUP’ or equivalent foreign bulletin

2024-12-16

Exclusive right number

Pat.246213

Statistics

4Views

Skowron, Ł., Gąsior, M., Gola, A., Rzepka, A., Cholewa-Wiktor, M., Sulimierska, A., & Przysucha, B. (2023). Wiatrak reklamowy z obracanymi tablicami. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18090
