Interaktywny model 3D budynku kaplicy

Abstract

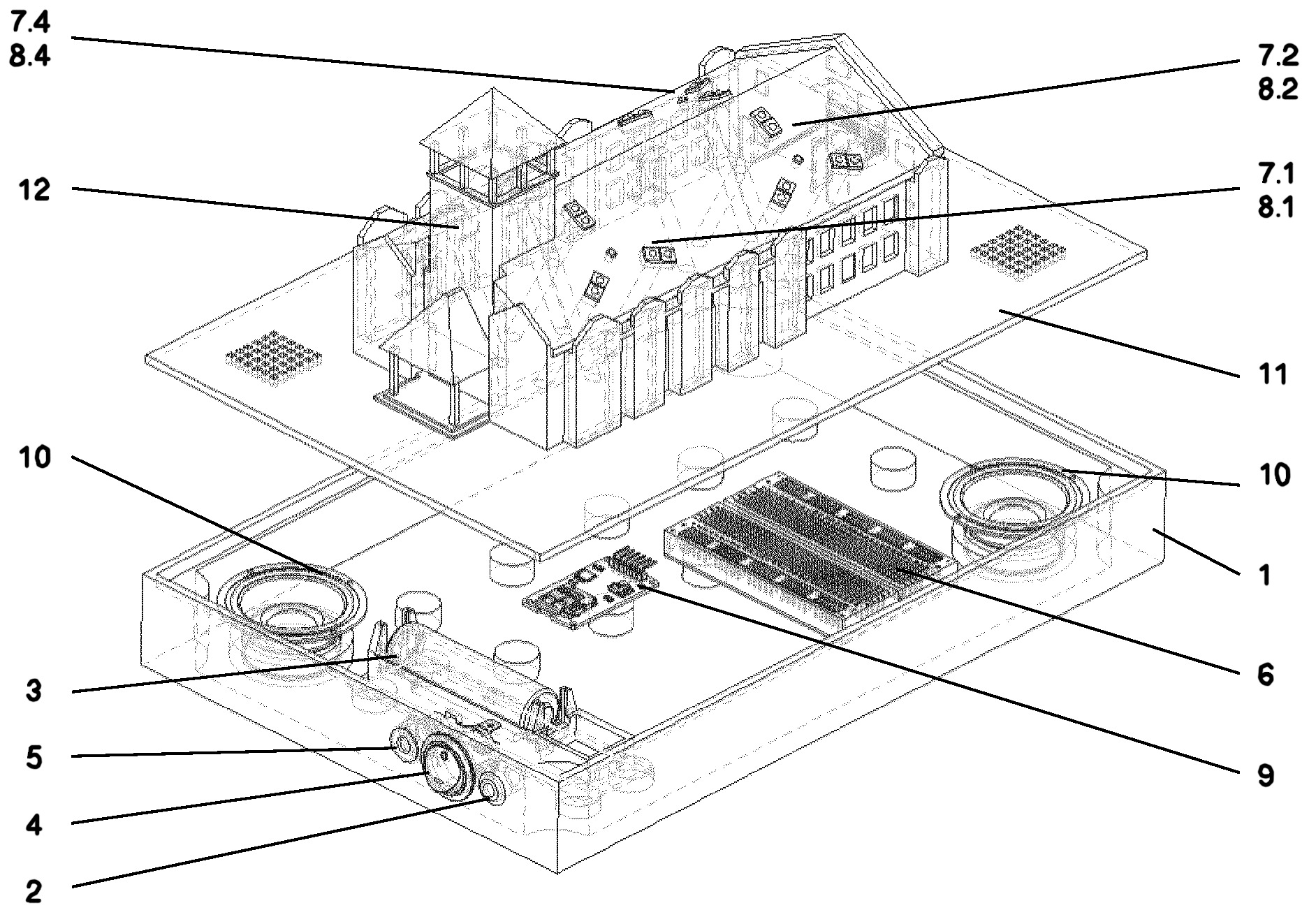

Przedmiotem zgłoszenia jest interaktywny model 3D budynku kaplicy posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego (3), który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2, 7.4) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2, 8.4). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio (9), który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku kaplicy (12). Każdy z modułów zbliżeniowych (7.1, 7.2, 7.4) o kształcie trójramiennej gwiazdy o kątach rozwarcia równych 120° składa się z trzech czujników zbliżeniowych, z których pierwszy czujnik zbliżeniowy ma orientację pionową i jest skierowany do góry, a kolejne czujniki zbliżeniowe leżą na następnych ramionach gwiazdy i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2, 8.4). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia przy czym nadajniki wszystkich czujników znajdują się od strony diody sygnalizacyjnej (8.1). Na prawej połaci dachu budynku kaplicy z przodu od strony frontowej znajduje się pierwszy moduł zbliżeniowy (7.1), na prawej połaci dachu budynku kaplicy w części tylnej patrząc od strony frontowej znajduje się drugi moduł zbliżeniowy (7.2), na lewej połaci dachu budynku kaplicy z przodu od strony frontowej znajduje się trzeci moduł zbliżeniowy. Na lewej połaci dachu budynku kaplicy w części tylnej patrząc od strony frontowej znajduje się czwarty moduł zbliżeniowy (7.4).
