Sposób cyfrowej stabilizacji natężenia prądu termoemisji elektronowej oraz napięcia przyspieszającego elektrony, zwłaszcza dla wysokich energii elektronów

Abstract

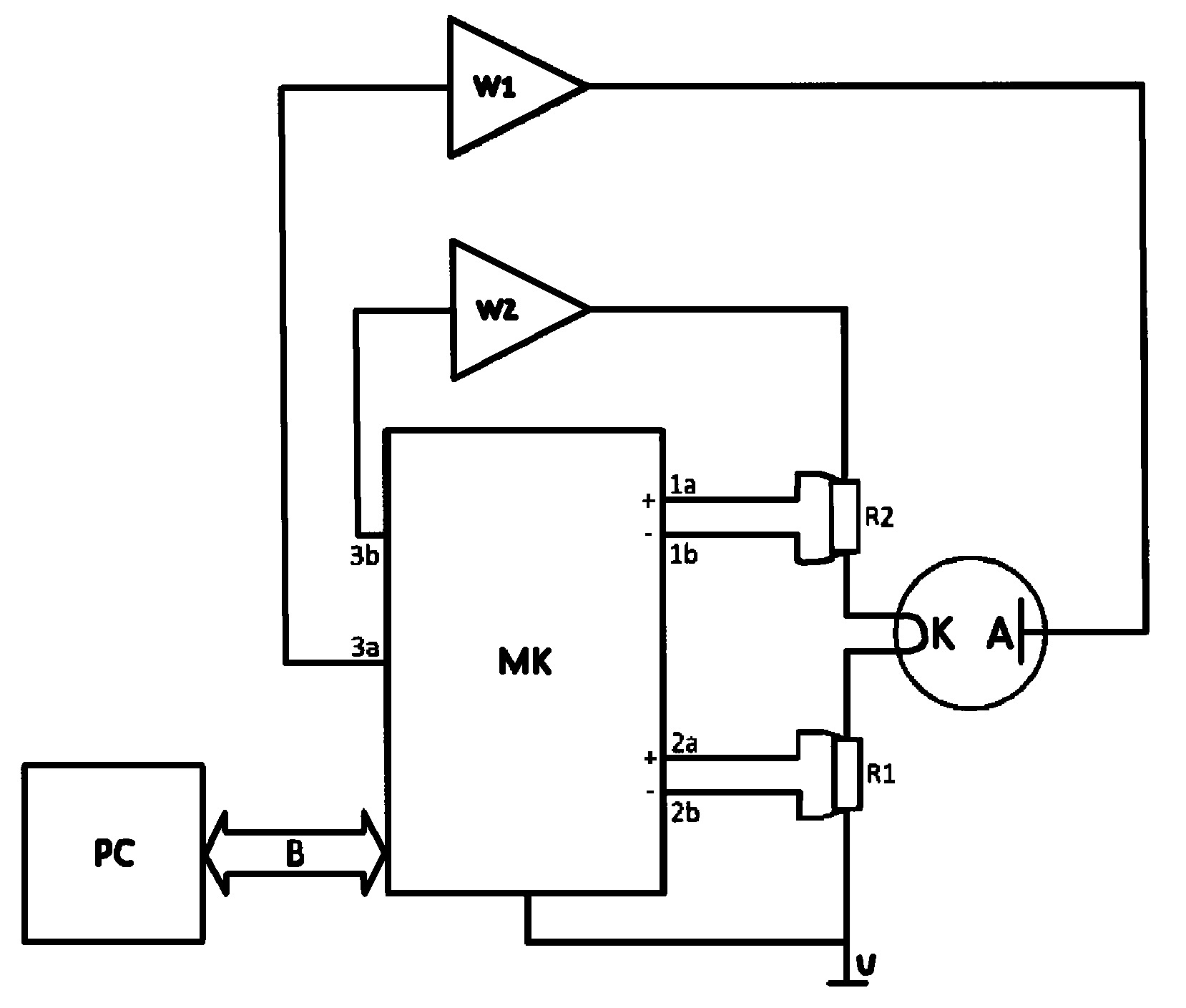

Sposób cyfrowej stabilizacji natężenia prądu termoemisji elektronowej oraz napięcia przyspieszającego elektrony, zwłaszcza dla wysokich energii elektronów, w którym natężenie prądu termoemisji elektronowej steruje się cyfrową wartością referencyjną pierwszą, napięcie przyspieszające elektrony steruje się cyfrową wartością referencyjną drugą oraz katodę (K) zasila się z wyjścia wzmacniacza mocy (W2) układu regulacji, którego wejście połączone jest z wyjściem mikrokontrolera (MK), poprzez rezystory pomiarowe (R1, R2), natomiast anodę (A) zasila się wysokonapięciowym wzmacniaczem operacyjnym (W1) charakteryzuje się tym, że wykorzystuje się zależność napięcia podawanego na katodę (K) poprzez wzmacniacz mocy (W2) układu regulacji od różnicy spadków napięć na rezystorach pomiarowych (R1, R2), oraz wykorzystuje się zależność napięcia podawanego na anodę (A) poprzez wysokonapięciowy wzmacniacz operacyjny (W1) od średniej wartości napięcia na drugim zacisku rezystora pomiarowego drugiego (R2) i napięcia na pierwszym zacisku rezystora pomiarowego pierwszego (R1) poprzez sterowanie mikrokontrolera (MK) napięciem z zacisków rezystorów pomiarowych (R1, R2).
