Urządzenie do nagniatania profilu o przekroju kwadratowym

Abstract

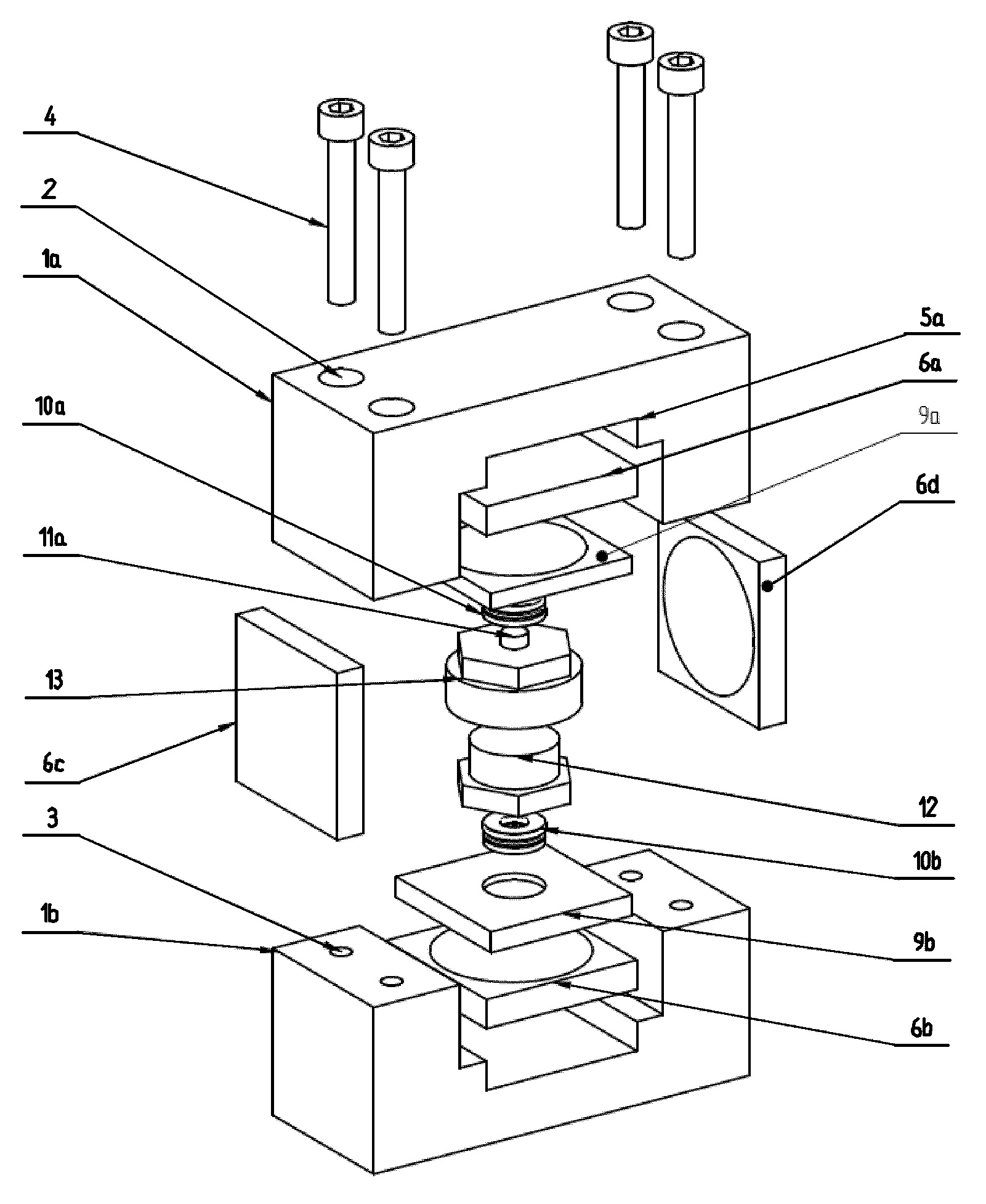

Urządzenie do nagniatania profilu o przekroju kwadratowym charakteryzuje się tym, że posiada jednakowe obudowy górną (1a) i dolną (1b) w kształcie litery „U”, śruby (4), matrycę górną (6a), matrycę dolną (6b) i matryce boczne (6c, 6d). Obudowa dolna (1b) jest odwrócona względem obudowy górnej (1a). Obudowa górna (1a) posiada w narożach przelotowe otwory (2), a obudowa dolna (1b) posiada po dwa nieprzelotowe otwory gwintowane (3) na górnych ściankach obudowy dolnej (1b) pokrywające się z przelotowymi otworami (2) obudowy górnej (1a). Obudowa górna (1a) posiada od wewnętrznej strony jednakowe wybrania (5a), a obudowa dolna (1b) posiada od wewnętrznej strony jednakowe wybrania. W dolnej części obudowy dolnej (1b) znajduje się matryca dolna (6b) z wybraniem, zaś na matrycy dolnej (6b) umieszczony jest profil o przekroju kwadratowym. Wewnątrz profilu o przekroju kwadratowym znajduje się rozpierak składający się z kwadratowej płytki dolnej (9b) z okrągłym wybraniem w górnej części, w którym zamocowane jest poprzez wciśnięcie łożysko dolne (10b). W łożysko dolne (10b) zamocowana jest poprzez wciśnięcie za pomocą bolca (11a) śruba (12) z łbem sześciokątnym, na którą nakręcona jest nieprzelotowa nakrętka z łbem sześciokątnym. Na górnej powierzchni nakrętki zamocowany jest na stałe bolec, na którym zamocowane jest poprzez wciśnięcie łożysko górne (10a).
