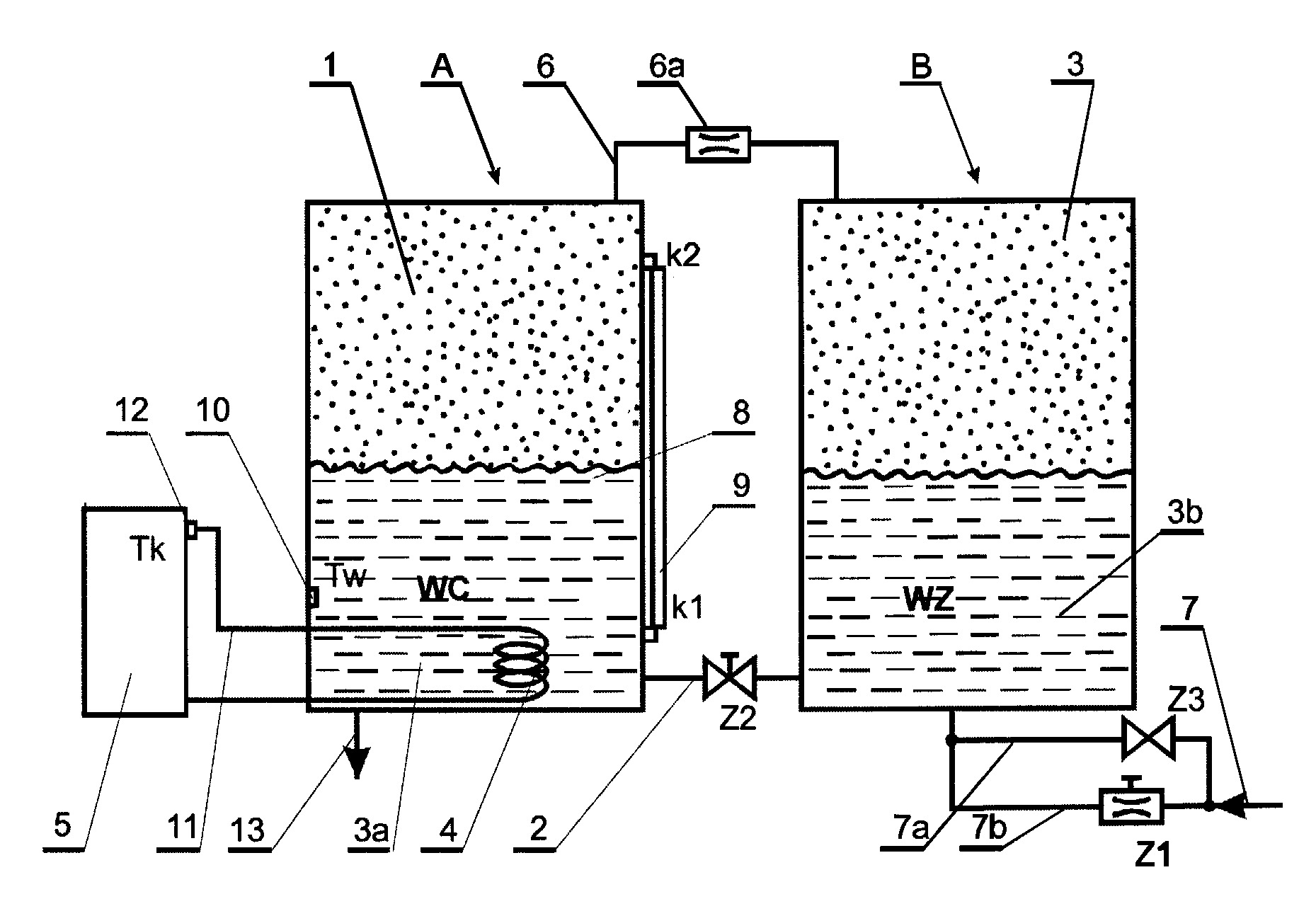

Instalacja do podgrzewania wody użytkowej składa się z dwóch zbiorników ciśnieniowych, pierwszego (A) i drugiego (B), wypełnione częściowo wodą (3a) i (3b). Powyżej poziomu wody (3a) i (3b) znajduje się powietrze (1) i (3). W pierwszym zbiorniku (A) umieszczona jest wężownica (4) panelu (5) solarnego, natomiast strefy powietrza (3) zbiorników, pierwszego (A) i drugiego (B), połączone są ze sobą przewodem (6) rurowym z dławicą (6a), a strefy wodne (3a) i (3b) zbiorników, pierwszego (A) i drugiego (B) połączone są przewodem (2) rurowym z zaworem (Z2). Ponadto zbiornik drugi (B) połączony jest z instalacją (7) wodociągową poprzez równolegle połączone zawory, zawór (Z1) z kryzą i zawór (Z3) przepływowy z przewodem rurowym (7b).
Additional information
Application date
2012-03-15
WUP publication date
2015-06-30
Exclusive right number
Pat.219618
Płaska, S., & Płaska, W. (2012). Instalacja do podgrzewania wody użytkowej z panelem solarnym. https://hdl.handle.net/20.500.14629/16820
