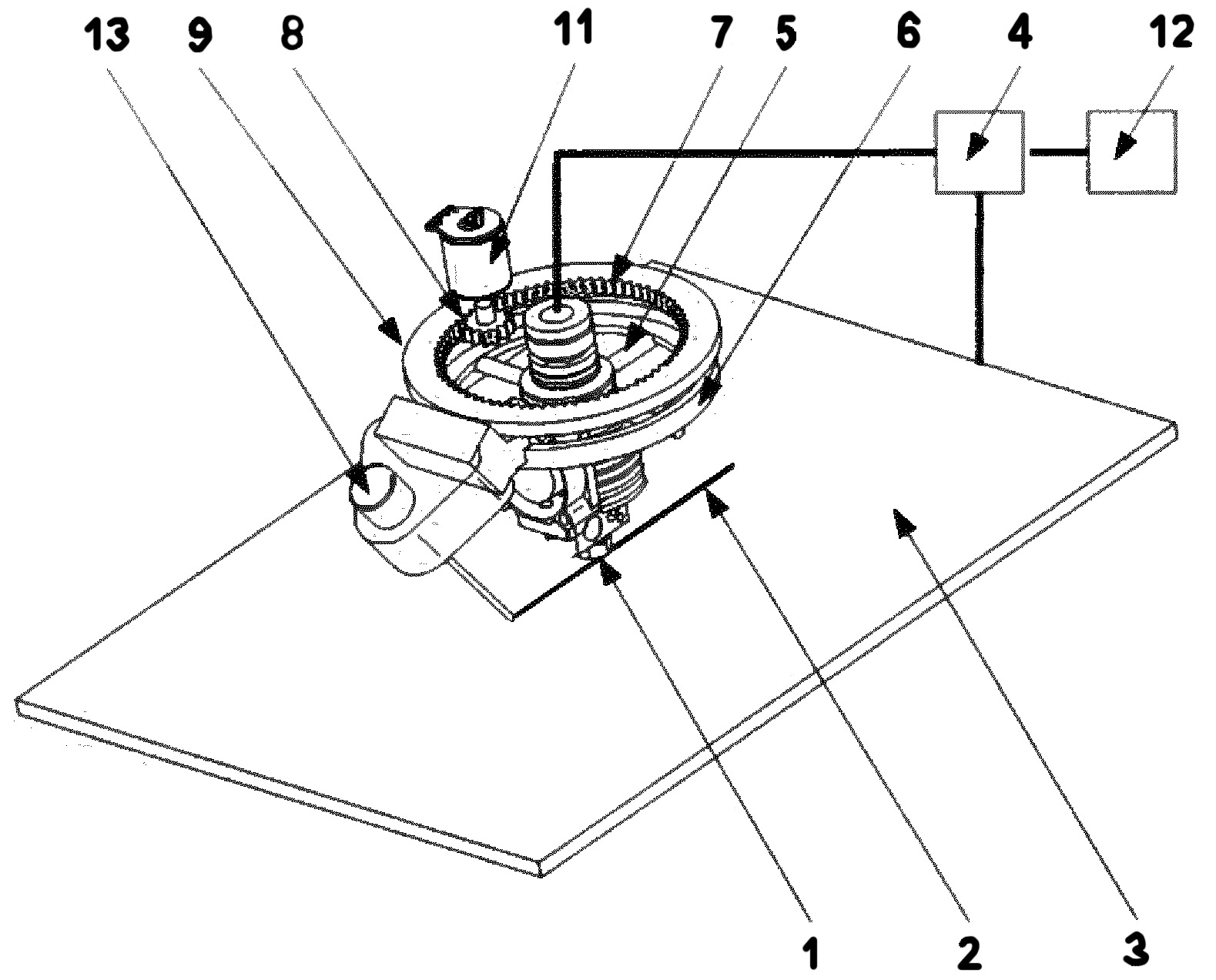

Drukarka 3D do nanoszenia i spajania warstw tworzywa posiadająca głowicę drukującą (1), powierzchnią roboczą (3) stołu oraz układ współrzędnościowy (4). Na głowicy drukującej (1) w górnej części, zamocowana jest na promieniowych wspornika (5) prowadnica (6), na której umieszczony jest pierścień obrotowy (7) z wewnętrznym uzębieniem (8). Pierścień obrotowy (7) sprzężony jest z kołem napędowym (9) z zębatką zewnętrzną osadzoną na wale silnika napędowego (11). Silnik napędowy (11) połączony jest z programowalnym układem sterującym (12). Do zewnętrznej powierzchni pierścienia obrotowego (7) zamocowana jest dioda laserowa (13) pod kątem 35° od osi głowicy drukującej (1).
Additional information
Application date
2019-12-14
WUP publication date
2021-12-13
Exclusive right number
Ru.072291
Wolszczak, P. (2019). Drukarka 3D do nanoszenia i spajania warstw tworzywa. https://hdl.handle.net/20.500.14629/18164
