Stanowisko do badania zużycia ściernego w warunkach zawiesin przemysłowych

Abstract

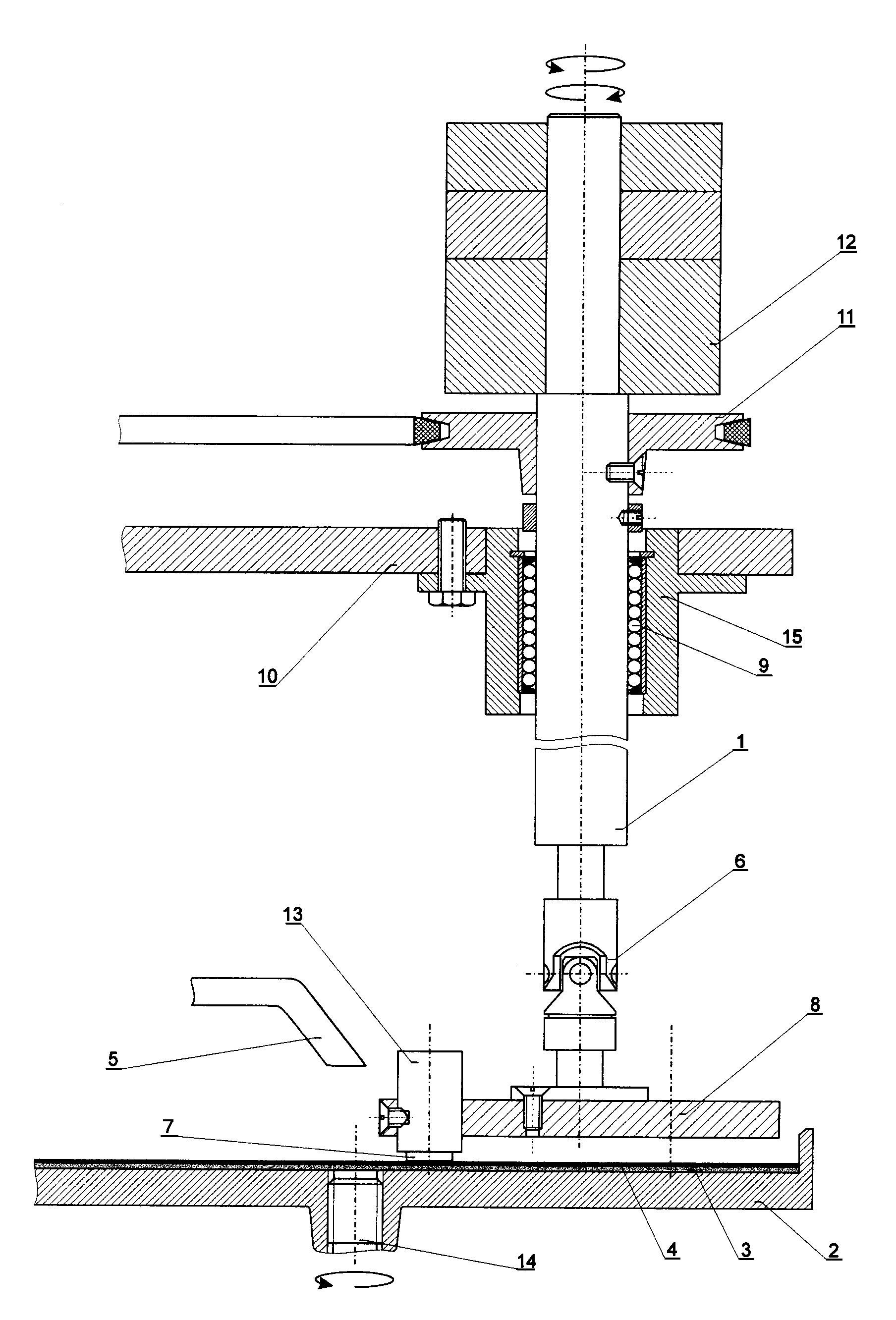

Stanowisko do badania zużycia ściernego w warunkach zawiesin przemysłowych składające się z wału napędowego, przegubu Cardana, łożyska liniowo-obrotowego, koła pasowego i obciążników charakteryzuje się tym, że posiada wał napędowy (1), który napędzany jest poprzez przekładnię pasową (11) i jednocześnie obciążany osiowo w górnej części obciążnikami (12) o regulowanej masie i ułożyskowany poniżej koła pasowego przekładni (11) poprzez łożysko (9) liniowo-obrotowe, które zamocowane jest w tulei (15), zaś tuleja (15) umieszczona jest w korpusie (10), przy czym w dolnej części wał napędowy (1) poprzez przegub (6) Cardana połączony jest z tarczą (8) prowadzącą, w której zamocowane są uchwyty (13), gdzie zamocowane są trzy próbki (7), zaś w tarczy (2) obrotowej umocowana jest podkładka (3) korzystnie z elastycznego materiału, na której znajduje się tarcza (4), a na nią doprowadzana jest poprzez dopływ (5), zawiesina ścierna.
