Urządzenie do badania nieciągłości struktury detali ferromagnetycznych

Abstract

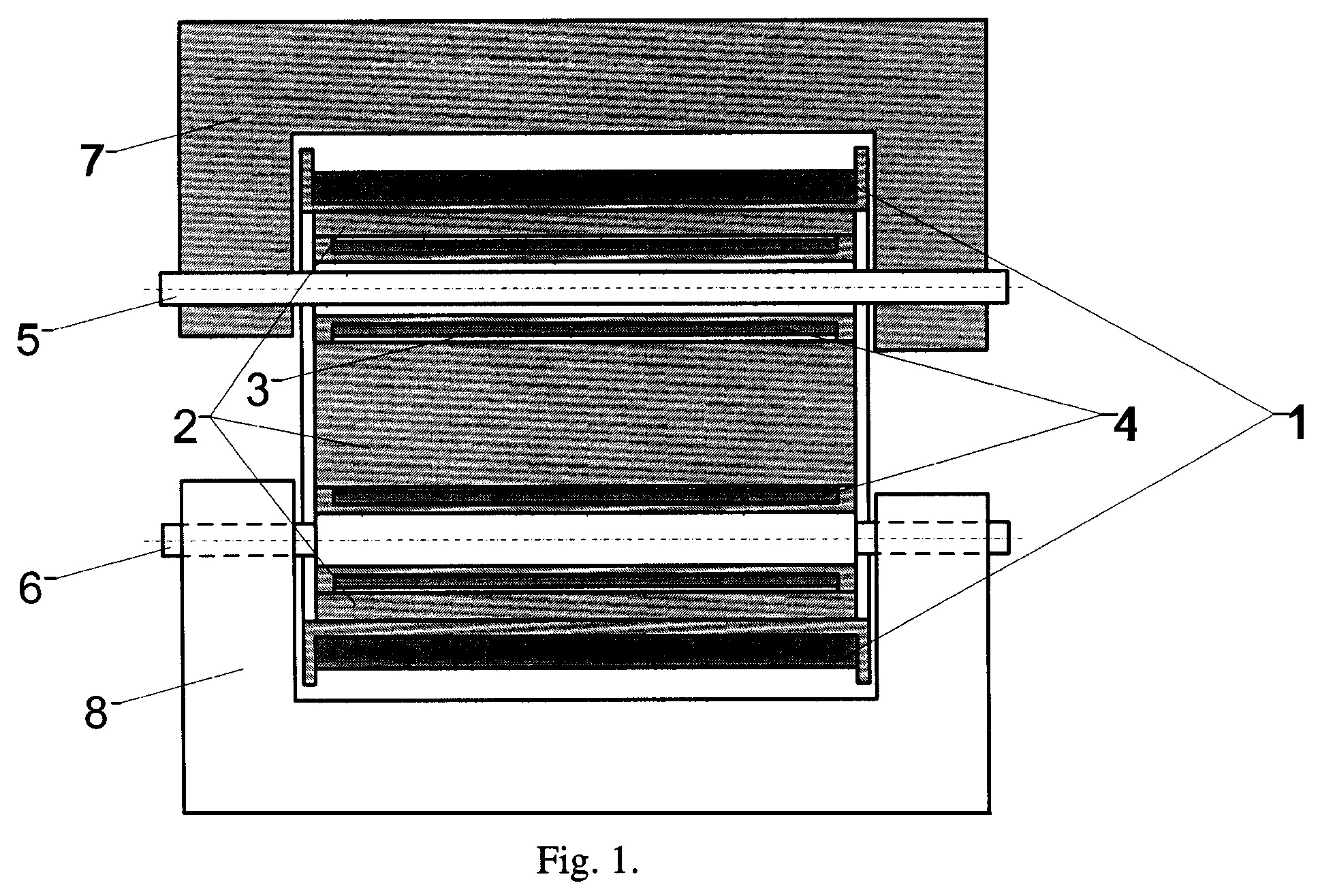

Sposób badania nieciągłości struktury detali ferromagnetycznych polega na tym, że badany detal i wzorzec umieszcza się w otworach jarzm i otworach cewek pomiarowych wewnątrz ekranu magnetycznego, który znajduje się wewnątrz cewki magnesującej, wywołuje się pole magnetyczne o zadanej częstotliwości i tłumionej amplitudzie a następnie za pomocą cewek pomiarowych bada się niezależne strumienie magnetyczne, zamknięte jarzmami poprowadzonymi na zewnątrz cewki pomiarowej. Urządzenie do badania nieciągłości struktury detali ferromagnetycznych składa się z dwóch niezależnych jarzm, cewki magnesującej o przekroju kołowym, wewnątrz której umieszczone są detale ferromagnetyczne. Wewnątrz cewki (1) magnesującej znajduje się ekran (2) magnetyczny, wykonany z blach elektrotechnicznych w kształcie prostopadłościanu o podstawie kwadratowej lub o kształcie wypełniającym przekrój poprzeczny cewki (1) magnesującej z wydrążonymi czterema otworami (3), w których umieszczono jednakowe cewki (4) pomiarowe, zaś w dwóch dowolnych cewkach (4) pomiarowych znajdują się detal (5) wzorcowy i detal (6) badany, przewleczone suwliwie w końcach jarzm (7 i 8) wykonanych w kształcie litery "U" lub "C", zamykającymi strumień magnetyczny.
