Stanowisko do badania zużycia ściernego w warunkach złożonego stanu naprężeń w badanym materiale

Abstract

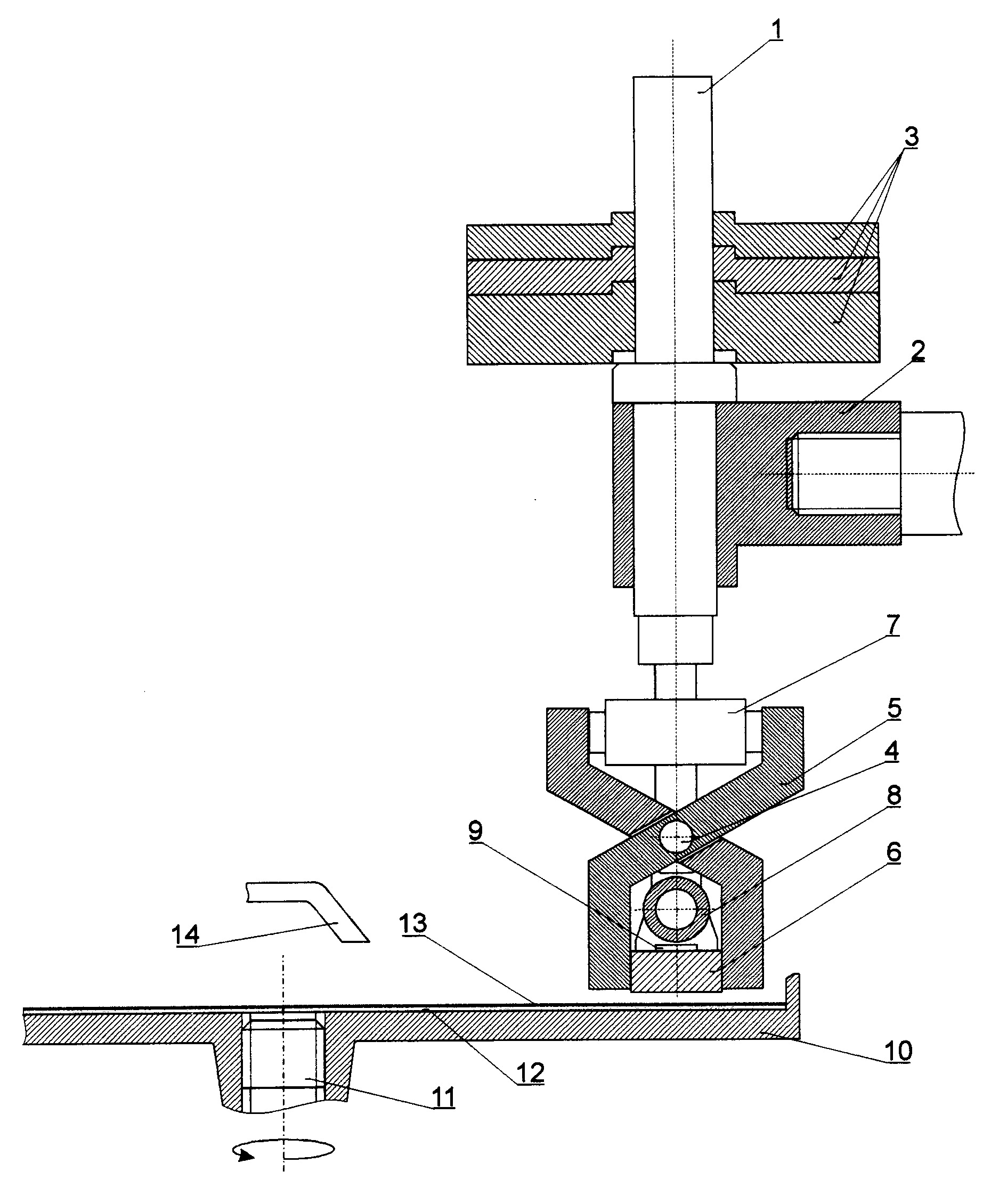

Stanowisko do badania zużycia ściernego w warunkach złożonego stanu naprężeń w badanym materiale, składające się z trzpienia osadzonego suwliwie w korpusie i jednocześnie obciążonego w górnej części obciążnikami o regulowanej masie, charakteryzuje się tym, że w dolnej części trzpienia (1), poprzez przegub (4), umocowany jest uchwyt (5) szczękowy, w którym umocowany jest badany materiał (6), na który poprzez szczęki uchwytu (5), wywierana jest siła realizowana przez siłownik (7) hydrauliczny o działaniu rozpychającym oraz siłownik (8), ściskający badany materiał w kierunku prostopadłym do szczęk uchwytu (5), zaś na górnej powierzchni badanego materiału (6) umieszczone są tensometry (9), przy czym badany materiał (6), umocowany w uchwycie (5) szczękowym, jest dociskany do tarczy (10) obrotowej, napędzanej ułożyskowanym wałem (11), na której umocowana jest podkładka (12), korzystnie z elastycznego materiału, zaś na niej znajduje się tarcza (13), na powierzchnię której, poprzez przewód (14) doprowadzający, doprowadza się ścierniwo.
